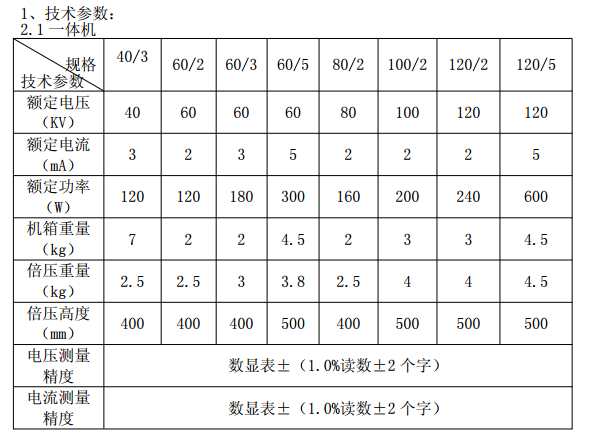

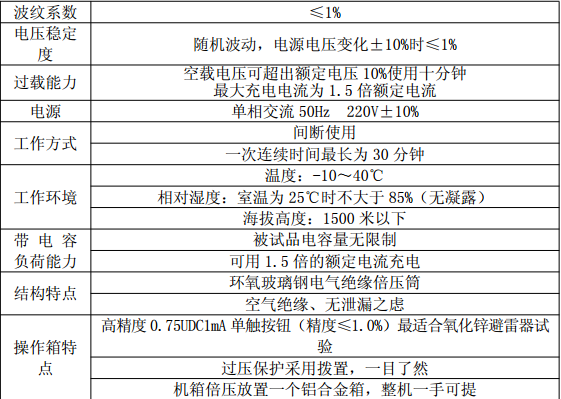

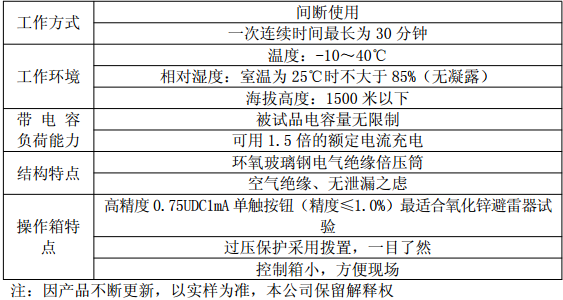

直流高压发生器|直高发|技术参数特点主要技术参数特点 高压试验变压器
1、技术特点:
采用高频倍压电路,应用 PWM 脉宽调制技术和大功率 IGBT 器件。
采用电压大反馈,输出电压稳定度高,纹波系数小≤1%。
全量程平滑调压,电压调节细度好调节精度≤0.5%,稳定度≤1%,电压电流误差 1%(读 数±0.2KV),电流误差±1 个字。
升压电位器零起升压。
75%UDC1mA 功能按钮,方便氧化锌避雷器试验,精度 1%读数±1%。
过压保护采用拔码设定,一目了然,误差±1%。
倍压采用新型材料,轻巧、坚固。外表涂特种绝缘材料,电气性能好,防潮能力强。
折叠式撑脚,直径面积大,稳定性能好。、
ZGF40KV 一体化设计、高压拖地电缆引出,方便现场试验。
ZGF 产品符合 DL/T848.1-2004 技术要求,并经电力部电气设备质量检测测试中心型式试 验,严格执行企标出厂。
操作步骤
1、试验器在使用前应检查其完好性,联接电缆不应有断路和短路,设备无破裂等损坏。
2、将机箱、倍压筒放置到合适位置分别联接好电缆线、接地线和电源线,保护接地线 与工作接地线以及放电棒的接地线均应单独接到试品的地线上(即一点接地)。严禁各接地 线相互串联,为此,应使用 ZGF 专用接地线。
3、电源开关放在关断位置并检查调压电位器应在零位。过电压保护整定值一般为试验 电压的 1.1 倍。
4、空载升压验证过电压保护整定是否灵敏。
5、接通电源开关,此时绿灯亮,表示电源接通。
6、按红色按钮,则红灯亮,表示高压接通。
7、顺时针方向平缓调节调压电位器,输出端即从零开始升压,升至所需电压后,按规 定时间记录电流表读数,并检查控制箱及高压输出线有无异常现象及声响。
8、降压,将调压电位器回零后,随即按绿色按钮,切断高压并关闭电源开关。
9、对试品进行泄漏及直流耐压试验。在进行检查试验确认试验器无异常情况后,即可 开始进行试品的泄漏及直流耐压试验。将试品、地线等联接好,检查无误后即打开电源。
10、升压至所需电压或电流。升压速度以每秒 35KV 试验电压为宜。对于大电容试品升 压时还需监视电流表充电电流不超过试验器的大充电电流。对小电容试品如氧化锌避雷 器、磁吹避雷器等先升至所需电压(电源)的 95%,再缓慢仔细升至所需的电压(电流),然后从 数显表上读出电压(电流)值.如需对氧化锌避雷器进行 0.75UDC1mA测量时,先升至 UDC~1mA 电压值,然后按下黄色按钮,此时电压即降至原来的 75%,并保持此状态。此时可读取微安 数。测量完毕后,调压电位器逆时针回到零按下绿色按钮。需再次升压时按红色按钮即可。 必要时用外接高压分压器比对控制箱上的直流高压指示。
11、试验完毕,降压,关闭电源。
12、几种测量方法: a.一般测量时,当接好线后,先把联接试品的线悬空,升到试验电压后读取空试时的电晕 和杂散电流 I,然后接上试品升到试验电压力读取总电流 I1;试品泄漏电流:IO= I1-I’ b.当需要精确测量被试品泄漏电流时,则应在高压侧串入高压微安表
