技 术 指 标 及 使 用 条 件
1．技术条件
1）电源：AC220V±10%，50Hz±1%
2) 输出电压指示精度：<1 级
3) 输出电流指示精度：<1 级
4) 纹波系数：≤0.5%
5) 0.75 倍输出电压指示精度：<1 级，带锁存
2．使用条件
1) 相对湿度：25℃时不大于 85%，无凝露
2) 工作方式：间断使用 30 分钟
3) 环境温度：- 10 ~ 40℃
4) 海拔高度：1500m 以下
3．保护功能
1) 内部过压保护, 内部过流保护
2) 外部过压保护(保护电压可整定), 外部过流保护或击穿保护
3) 内部功率保护
4) 非零点启动保护
5) 定时声讯报警
三 、 原 理 框 图
ZGF 系列直流高压发生器应用最新电力电子技术，华天电力采用先进的 PWM
调制技术及大功率 MOSFET 器件，通过中频倍压整流而成；该发生器具有纹波系
数小、输出稳定可靠，体积小、重量轻的特点，且具有可靠、灵敏的内部保护功
能，其原理框图如图 1 所示。

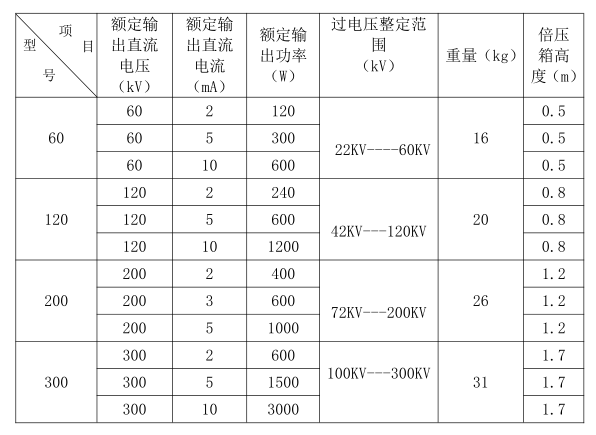

项
目 型
号
华天电力 | 专业权威的电测产品解决方案提供商
销售热线：027 - 87492243 / 87497907 / 87455189 E-mail：whhuatian@163.com
8
四 、 面 板 说 明
ZGF 系列直流高压发生器由控制箱和倍压装置两部分组成，其控制面板布置
如图 2 所示。
1. 电源插座 2. 电源开关
3.“电源”指示灯 4.“零位”指示灯
5.“过压”指示灯 6.“过流”指示灯
7. 电流显示表 8. 电压显示表
9. 时间继电器 10.定时开按键
11. 0.75 倍电压显示表 12.接地接线柱
13. 信号输出插座 14.测量输入插座
15.“启动”按键 16.“停止”按键
17. 电压整定旋钮 18.电压粗调旋钮
19. 电压细调旋钮
五 、 高 压 倍 压 箱 说 明
1. 顶帽
2．均压环
3．倍压筒
4．机箱
5．接地柱
6．信号输入插座
7．测量输出插座
六 、 操 作 方 法 及 步 骤
1．操作前准备
将控制箱的信号输出电缆插座13和测量输入插座14与倍压装置电缆插座用
专用电缆连接好，使用前检查其完好性，联接电缆不应有短路和断路；倍压筒应
无凝露现象；用 2.5mm
2 以上的铜线将控制箱接地与倍压装置接地端连接起来并
可靠接地。
2．水阻的安装说明
1）在每次试验前将水阻有气孔一端拧开，将水加至淹没导电杆 2/3 以上，
有气孔的一端朝上。
2） 试验完毕后将水倒掉，待下次试验前重新灌入。
3．电压整定值校准
1）插上电源线，打开控制箱电源开关 2 ，电压显示表 8 及电流显示表 7 ,
以及 0.75 倍电压显示表 11 显示均为零值。
2）将电压整定按扭 17 顺时针旋到底,电压粗调旋钮 18 及电压细调旋钮 19
反时针旋转至零位，零位指示灯 4 亮。
3)轻按“启动”按键 15，“电源”指示灯 3（红色）亮。如按“启动”按键
15，红色指示灯不亮,说明电压粗调和细调不在零位,则将电压粗调旋钮 18 和细
调旋钮 19 反时针旋到零位,红色指示灯 3 亮。
4)顺时针旋转电压粗调旋钮 18，当电压接近所需电压值时，再旋转电压细
调旋钮 19 至所需电压为止，这时电压显示值单位为 kV，电流显示值单位为 mA。
5)反时针调节电压整定旋钮 17，使高压关断，此时红色指示灯 3 灭，“过
压”指示灯 5 亮。明此时仪器按所要求的输出电压整定，即输出到达所需电压
值时自动切断高压，过电压保护。如整定旋钮不调整，每次电压值只能升到整定
电压值。如需电压升到额定值，则必须将过压整定旋钮顺时针调至最大。
4．测试
（1） 在高压输出端子和地接线柱之间接入试品。
（2） 打开电源开关 2 ，轻按“启动”按键 15，“电源”指示灯 3（红色）亮，
缓慢调节电压粗调旋钮 18 和电压细调旋钮 19 进行测试。测试时电压显
示表 8 指示试验电压值，单位为 kV；0.75 倍电压显示表 11 指示试验电
压值的 75％，单位位 kV；电流显示表 7 指示试验电流值，单位为 mA。
（3） 在试品测试过程中按下 0.75 倍电压显示锁存按键 20，则 0.75 倍电压显
示表 11 显示值锁定，维持显示值不便，这样在做氧化锌避雷器试验时很
方便地可作为参考电压。
（4） 在任何时候按下定时开按键 10 ，则启动时间继电器 9 ，在计时到达预
设的时间时，蜂鸣器发出报警讯响。
（5） 在试验过程中，如果负载电流超过仪器额定输出电流的 0－10％时，“过
流”指示灯 6 亮，过流保护，防止损坏试品和仪器。
（6） 试验结束后，反时针调节电压粗调旋钮 18 和电压细调旋钮 19，旋到零位
后，电压显示表 8 缓慢回到零位，“零位”指示灯 4 亮。当三个显示表显
示零值后，轻按停止按键 16，此时红色指示灯 3 灭，再关掉电源开关 2 。
当被试品电容量很大时，电压粗调、细调均调到零位后，输出电压显示表迟
迟不能回零，则先按停止按键 16，再关机。然后用放电棒将试品放电，再拆除
被试品接线。
11
七 、 故 障 及 处 理
序号 现象 原因 处理
1
接通电源开关，电源开关指
示灯不亮，各个表头无显示
电源接触不良；保险断
开
检查进线电源及线
路连接；更换保险
2
控制箱“启动”指示灯亮而
无高压输出
信号输出电缆接触不
良或有断路、短路现象
检查电缆是否没有
可靠连接或有断路
短路现象
3
开机后能升压但电压电流
表无显示
测量输入电缆接触不
良或有断路、短路现象
检查电缆是否没有
可靠连接或有断路
短路现象
4 不能合闸
1) 粗调和细调电位
器不在零位或损
坏
2) 上次操作有过压
或过流动作
1）粗调和细调电位
器回零或更换
2）关闭电源开关，
再次打开
注意：
1. 在电缆耐压试验过程中，升压过程应匀速缓慢，降压过程也应匀速缓慢，
同时应在高压输出端加上保护水阻。否则，反电压易损坏仪器。
2. 仪器试验时，接地必须良好，应选择地网或地桩，不可在无接地的情况
下试验。
