YDJ系列油浸式实验变压器，是武汉泛科电子专门研发出产的油浸式实验变压器，YDJ系列油浸式实验变压用具有体积小、重量轻、结构紧凑、功用全、通用性强和运用简略、方便等特色，油浸式实验变压器广泛适用于电力系统、工矿企业、科研部分、发电检修部分等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度实验，YDJ系列油浸式实验变压器是高压预防性实验中必不可少的重要专业设备。
高压试验变压器实验操作注意事项：
1、实验人员应做好分工，清晰相互间联络方法。并有专门人监护现场安全及观察试品状况。
2、被试品应先清扫洁净，并绝对枯燥，避免损坏被试品和实验带来的差错。
3、关于大型实验，通常都应先进行空升实验。即不接试品时升压至实验电压，校正各种表计，调整球空隙。
4、升压速度不能太快，并有必要避免俄然加压。例如调压器不在零位的俄然合闸。也不能俄然堵截电源，通常应在调压器降至零位时拉闸。
5、当电压升至实验电压时，开端计时，到1min后，敏捷降压到1∕3实验电压以下时，才干摆开电源。
6、在升压或耐压实验进程，如发现下列不正常状况时，应立即降压，堵截电源。中止实验并查明因素：1）电压表指针摆动很大；2）发现绝缘烧焦或冒烟；3）被试品内有不正常的声音。
7、耐压实验前后应丈量绝缘电阻，查看绝缘状况。

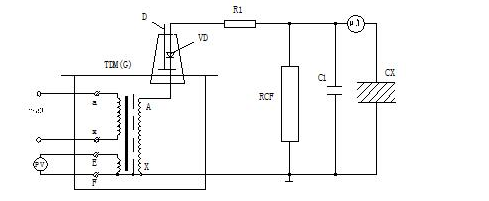

8、实验变压器在做被试品的直流耐压或走漏实验时接线原理图如图7。
注：此实验应先抽出短路杆“D”，图7中所示。
图中：VD – 高压硅堆 R1 – 限流电阻 C1 – 高压滤波电容
RCF – 阻容分压器 CX – 被试品 uA – 带维护微安带
走漏实验中限流电阻R1挑选在额外输出电压时，输出端短路电流不超越高压硅堆的大整流电流。如电压硅堆的大整流电流为100mA时用于60KV的实验装置中，限流电阻按R1=60/0.1=600KΩ挑选。限流电阻还应具有满足的容量和沿面放电间隔。高压滤流电容C1通常挑选在0.01 – 0.1uF，当被试品的电容量很大时，C1可省略不必。
走漏实验的操作及注意事项：
1、实验前应先查看被试品是不是停电，接地放电，全部对外连线是不是擦洁净。要谨防将实验电压加到有人作业的部位上去。
2、接好实验装置的接线后，应复查无误后才可加压。应特别注意查看高压设备及引线与地、与操作人职工安全间隔，被试品的外壳是不是牢靠接地，要按安全规程中所规则的内容进行实验。
3、关于大电容量设备应缓慢升压，避免被试品的充电电流烧坏微安表。必要时应分级加压，分别读取各级电压下微安表的安稳读数。
4、实验进程，应密切监督被试品、实验装置、微安表，一旦发作击穿、闪耀等异常现象应立即降压，堵截电源，并查明因素，具体记载。
5、实验结束，降压，堵截电源后应将被试品及实验装置自身充沛放电。
注意事项：
1、依照您所进行的实验接好作业线路。实验变压器的外壳以及操作系统的外壳有必要牢靠接地。实验变压的高压绕组的X端（高压尾）以及丈量绕组的F端有必要牢靠接地。
2、做串级实验时，第二级、第三级实验变压器的低压绕构成X端，丈量绕组的F端以及高压绕组的X端（高压端）均接本级实验变压用具外壳。第二级、第三级实验变压器的外壳有必要经过绝缘支架接地。
3、接通电源前，操作系统的调压器有必要调到零位后方可接通电源，合闸，开端升压。
4、从零开端匀速旋转调压器手轮升压。升压方法有：快速升压法，即20s逐级升压法；慢速升压法，即60s逐级升压法；极慢速升压法供选用。电压从零开端按一定的升压方法和速度上升到您所需的额外实验电压的75％后，再以每秒2％额外实验电压的速度升到您所需的实验电压，并密切注意丈量外表的及被试品的状况。升压进程中或实验进程中如发现丈量外表的指示及被试品状况异常，应立即降压，堵截电源，查明状况。
5、实验结束后，应在数秒内匀速的将调压器回来至零位，然后堵截电源。
6、本商品不得超越额外参数运用。除实验必需外，决不电压通电或断电。
7、运用本商品做高压实验时，除熟悉本说明书外，还有必要严格执行国家有关规范和操作规程。如《高压输变设备的绝缘合作，高压实验技术》；《电气设备预防性实验规程》等。
