智能保护器在油田潜油电泵控制系统中的应用

发布日期：2019-01-23 00:00 来源：http://www.whfanke.com 点击：

随着我国石油工业的发展和油田开发的需要，为了提高油田采油速度和终采收率，应用机械采油方法是整个油田开发过程中的一个重要步骤。潜油电泵作为一种重要的机械采油设备在油田的开采上起着越来越重要的作用。

潜油电泵控制系统由潜油电泵控制柜、GPRS收发装置、监控软件等组成。潜油电泵控制柜用于油田潜油电泵控制，供交流频率50Hz、60Hz，电压380至2500V，电流至200A及以下的潜油电泵使用，其核心元件为潜油电泵智能保护器。GPRS收发装置用于将电泵控制柜测得的电参数、其它仪表的工艺参数上传给控制系统。监控软件用于HMI操作使用。

2 智能保护器

智能保护器对潜油电泵实现保护、测量、控制功能。安科瑞公司的ARD3T电动机保护器就是针对潜油电泵的专属保护产品。ARD3T产品包括主体模块、测量模块、开关量模块、模拟量模块、温度模块、通讯模块，并配以触摸屏用以实时显示测量及保护参数。

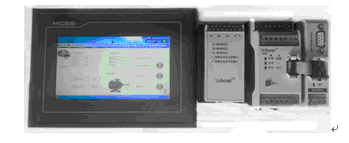

ARD3T潜油电泵智能保护器

2.1 测量功能

智能保护器配合保护型电流互感器可实现三相电流测量、电流曲线实时显示，电流互感器可达到10倍过载。通过外部变压器可实现三相电压测量、电压曲线实时显示。保护器中电流互感器、电压互感器的倍数可根据实际参数任意设置。同时保护器可测量频率、功率并可统计使用的电能值，通过温度传感器可测量潜油电泵的温度值。这些参数为潜油电泵的保护提供了依据。

2.2 保护功能

油田用潜油电泵在运行过程中，由于其工作环境等因素，故障率很高，传统的保护仪在电机出现故障时一般不能及时有效地对电机加以保护，常导致电机电泵烧坏，造成停产事故。ARD3T智能型保护器是根据我国油田电泵现状及油井实际生产需要而设计的，能对电泵实施综合保护的产品。它可以检测和控制电机的运行状况，防止电机因不正常运行而引起的损坏。

2.2.1 过载保护

导致潜油电泵过载的原因有许多，包括保护器失效或电缆头结构不合理造成井液进入电机；电机绝缘性能在频繁电压波动、启停泵过程中损坏；出砂导致长时间高负荷运行，造成运行电流过大使电缆芯线产生高温，破坏绝缘；井下作业过程中潜油电缆损伤；因砂或杂质导致泵卡，等等。各种原因终都表现为运行电流过大。电机在过负载情况下，长时间超过其额定电流运行时，会导致电机过热，绝缘降低而烧毁，保护器根据电机的发热特性，计算电机的热容量，模拟电机发热特性对电机进行保护。过载保护的延时时间随着电流过载倍数的增加按反时限减少。

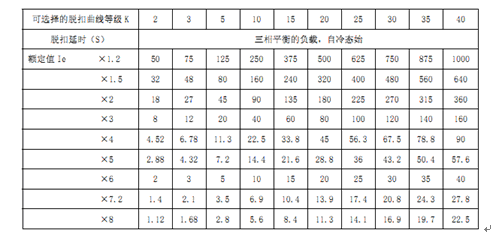

过载保护电流—时间对照表

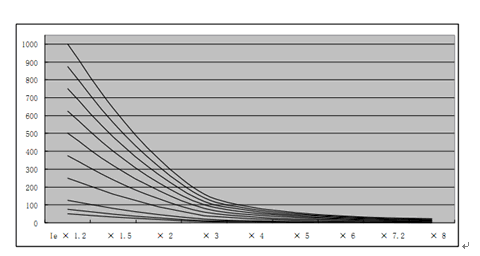

过载特征曲线图

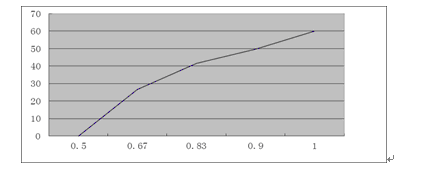

2.2.2 欠载保护
