电力试验车

电力试验车
电力试验车

电力试验车

   FKSTM 系列电力综合试验车可将集控仪器固定在车内的集控架上,并由计算机控制完成试 验全过程;个别不便在车内进行试验的测试单元,可离车就近测试;各集控仪器同时便于户 内变电站试验需求可作为独立仪器使用,并具有离车试验模式。

 电力综合试验车根据不同配置,可满足 220KV 及以下电压等级变电站电气设备:变压器、 互感器、断路器、避雷器、耦合电容器、电抗器和电缆等主设备的预防性和状态检修试验。 以《国家工程车目录》登记在册的中型客车为载体(依维柯或全顺),具有工信部批准的专用汽车上牌公告;可在全国所有城市车管所上牌。


系统组成

试验车具有以下系统单元:机柜系统,防震系统,电气系统,外场 监控系统,呼唱系统,照明系统,安全保护系统,自备电源系统, 标识系统,外观形象系统


                                                               车体及改装部分

名称

型号

数量

依维柯(或全顺)

尺寸:6980*2120*3050 或 5980*2120*2940定载:3+3 人

1台

车体改装

驾驶区、主控操作区、试验设备区

1项

5kW 发电机

雅马哈 EF6600,备用电源

1台

车顶照明系统

FKSTM

1套

车载扩音报警系统

FKSTM

1套

顶置冷暖中央空调

车内冷暖通风

1台

电缆卷线机(双线盘)

 自动收放外部电源线

1台

                         通讯、智能设备、软件部分

专业车载电脑

15" 笔记本电脑

1 台

液晶显示器

19 寸

1 台

视频监控液晶显示器

19 寸

1 台

激光打印机

惠普

1 台

车载供电系统

FKSTM

1 套

车载 GPS  定位系统

FKSTM

1 套

仪器通讯软件

FKSTM

1 套

视频监控及云台

FKSTM

1 套

      测试仪器 - 集中控制部分                                                                                 可完成的试验项目

名称

型号规格

数量

● 电力变压器

绝缘电阻,直流电阻,介损及电容量; 变比、极性与组别;有载分接特性;交流耐压;

● 高压开关

绝缘电阻,回路电阻,机械动作特性,交流耐压

● 互感器

绝缘电阻,绕组直流电阻,交流耐压,介质损耗和电容量,变比及伏安特性;

● 高压套管

绝缘电阻;介损及电容量;

● 避雷器

绝缘电阻,直流耐压,放电计数器检测;

● 电缆

绝缘电阻,交流耐压;

● 油化试验

变压器油耐压;

● 其他

继电保护试验,线路核相。



智能测控上位机系统

FKGB

1套

回路电阻测试仪

KDC

1台

变比组别测试仪

BBC-VI

1台

直流电阻测试仪

 FKZZ

1台

开关动特性测试仪

FKGC

1台

变频串联谐振装置

FKTF,交流耐压

1台

有载分接开关测试仪

FKC-1A

1台

氧化锌避雷器测试仪

FKYZ

1台

测试仪器 - 独立使用部分

伏安特性测试仪

FKFA

1台

绝缘电阻测试仪

2671(5KV)

1台

交流干式试验变压器

CQSB-6kVA/50kV

1台

直流高压发生器

ZGF-200KV/2mA

1台

绝缘油耐压测试仪

FKDY

1套

无线高压核相器

WHX

1台

继电保护测试仪

FKJB

1台

放电计数器测试仪

Z-V

1只

红外电子栅栏

安全围栏

1套

干粉灭火器

-----

1只

注:试验仪器与串联谐振系统规格可根据用户需要进行配置


电力试验车特点


 整体

  集试验方案指导、试验过程控制、试验结果分析、试验报告自动生成及打印、试验 数据查询及信息化管理等功能于一体,多项目综合测试,计算机集中控制。具有测 试功能完善、测试精度高、测试速度快、测试过程智能化、操作简便的优点。同时 具有完善的辅助、安保系统。

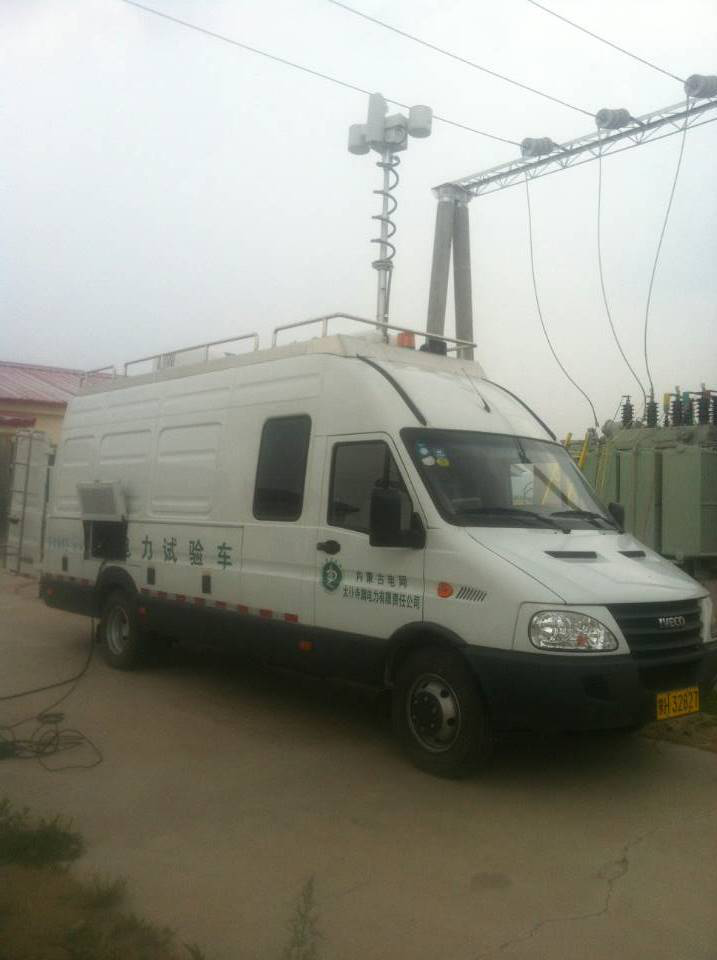

车体部分

-改装载体:依维柯或全顺中型车

-尺寸:6980×2120×3050 或 5980×2120×2940mm;

-满载人数:3-6 人

-车体轴距:3310mm

-车体颜色和文字:按需方要求

-上牌:具有国家发改委的特种车型上牌公告,可在当地车管所上牌;

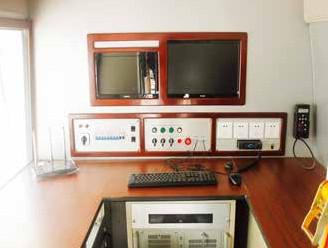

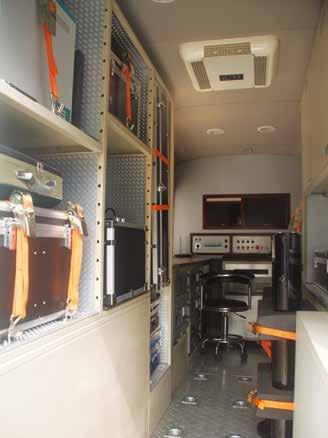

-车内分区布局,集驾驶乘员区、试验主控监测呼叫区、集成设备区、

-非集成设备存放区等

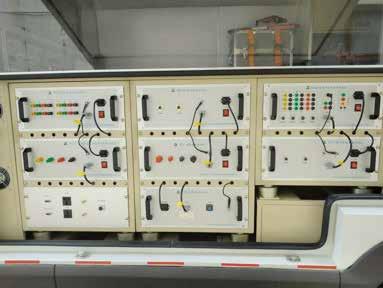

集控仪器部分


-采用统一面板,统一标准插箱,模块化设计,保证统一的整体外观形象;

-集成仪器既可通过上位工控机测控,也可单机独立使用;

-集控测试软件采用虚拟仪器操作界面,中文提示操作;每台集控仪器有单独的供电开关,相互闭锁、急停功能、电源指示、漏电保护;

-集控仪器放置于定制机架上固定,设置专用减震系统,加强仪器的安全稳固性

-集控定制机架为插箱式设计,并固定在车体上,方便单机抽出使用;

-集控仪器测试线、电源线及通讯线连接背板直接面对试品,与试品连接方便快捷;

-具有测试数据存储、报表联机打印和管理功能;

-系统设有多重屏蔽、隔离措施及过压、过流和防反冲措施,抗干扰性能好,使用安全可靠;

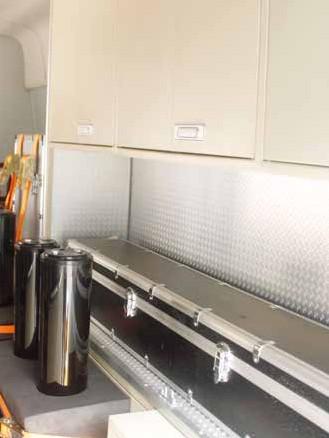

非集控仪器部分

外装式设计的仓储存放集控仪器附件、非集控仪器及其附件、以及试验辅助工器具等; 储物柜内均设置限位、防震防松脱装置;电抗器等重物柜内固定存放;充分考虑车 辆整体均匀配重;外开门拿取方便。


辅助系统


-空调单元:设置行车时使用车辆自带空调;停车试验时则使用车载吸顶式空调;

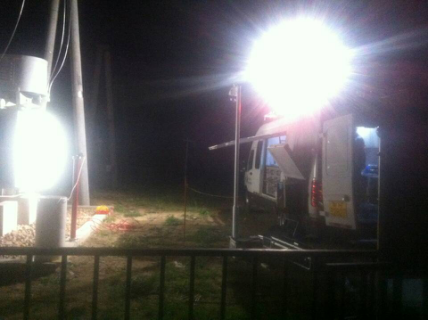

-照明单元:车顶照明灯与摄像机一体化安装,可升缩收放、360 度旋转;

-呼唱单元:车内装有内置扬声器,配置 3 台对讲机,可方便试验人员和室内主控人员交流

-监控单元:车顶设置可控制升降云台的高清监控摄像机、车内设置监控系统,显示外场视频;

-备用电源:5kW 雅马哈汽油发电机固定于车内,电源电缆、接地电缆收放 架,自动收放;

-安全警示单元:设置车载液晶显示屏,发布安全警示信息

-还带有标识及外观形象、车载 GPS 定位、红外线电子安全围栏等功能,配置齐全;
