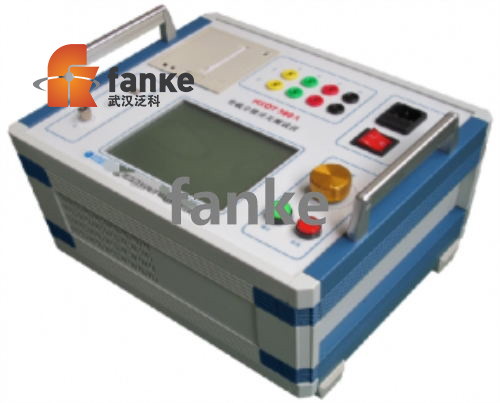

变压器有载分接开关测试仪

变压器有载分接开关测试仪

详细介绍

测试设备,变压器有载分接开关测试仪价格,变压器有载分接开关测试仪批发

概述:

电力变压器有载分接开关测试仪,是用于测量和分析电力系统中电力变压器及特种变压器有载分接开关电气性能指标的综合测量仪器。它采用计算机控制,通过特殊设计的测量电路,可实现对有载分接开关的过渡时间、过渡波形、过渡电阻、三相同期性等参数的测量,用户可根据需要和现场条件,直接由分接开关引线进行测量,也可由变压器三相套管及中性点直接接线测量。有载分接开关动作过程中,实时生成波形,方便对所测数据进行分析,并带有存贮、打印等功能,实现对测试数据的科学管理。

功能特点:

1、智能光标分析技术(一键分析): 采用逐相扫描算法,可通过软件计算自动定义分接开关切换的起始、终止点,一次按键就可计算出所有数值;

2、高稳定负反馈恒流技术:内部测量电源采用高稳定负反馈恒流技术,电流稳定度<0.1%,可有效克服变压器绕组电感对恒流稳定的影响;

3、 满足自耦变压器时间测试要求(采样周期≥500ms):测试时间大于500ms,满足各种变压器的时间测试要求;

4、可真实测量Y型无中性点引出变压器:采用内置负电源处理技术,能使三相中的某一相在切换过程中的采样电压变化为零,从而达到中性点引出的效果,达到真实测量Y型无中性点引出变压器过渡波形的要求;

5、真实显示原始切换波形(00级)及数据;

6、具有内部加大电流复检功能(恒流3A输出);

7、强大的数据记录功能:内置大容量数据存储器,可存储二十组数据。

技术参数:

测试电流

三相独立恒流源    充电电流1A (3A)    稳定度 0.1%

过渡电阻

量程0.01~20Ω      分辨率0.01Ω       精度 5%±2字

过渡时间

量程0~500 ms      分辨率0.1 ms    准确度 ±(0.5%+1字)
