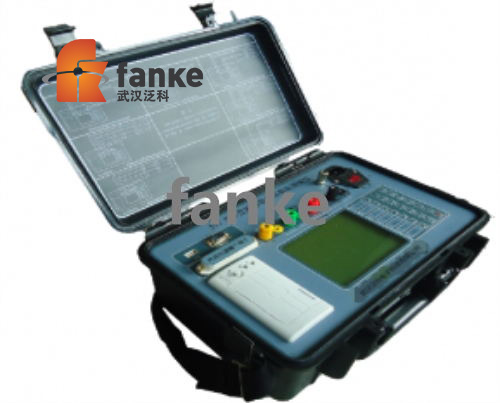

变压器低电压短路阻抗测试仪

变压器低电压短路阻抗测试仪

  • 所属分类:FKRTC型变压器容量-特性测试仪

  • 点击次数:
  • 发布日期:2019/12/09
  • 更多
  • 在线询价
详细介绍

压器低电压短路阻抗测试仪 SIT 500(集控)|测试设备,压器低电压短路阻抗测试仪价格,压器低电压短路阻抗测试仪厂家

概述:

    原国家电力公司2000年9月发布的《防止电力生产重大事故的二十五项重点要求》中的第15.2.5项和第15.6项要求:在变压器出厂前、投产前、突发短路后应做低电压短路阻抗测试。

2005年6月国家电网公司在《十八项电网重大反事故措施》的9.2.3和9.7.2中再次要求:110kV及以上电压等级变压器在出厂和投产前,应做低电压短路阻抗测试,以留原始记录。110kV及以上电压等级变压器在遭受出口短路、近区多次短路后,应做低电压短路阻抗测试,并与原始记录进行比较,同时应结合短路事故冲击后的其他电气试验项目进行综合分析。判断变压器无故障后,方可投运。正常运行的变压器应至少每6年测一次。

国家标准《GB1094.5-2003  电力变压器  第五部分  承受短路的能力》将短路电抗值作为诊断变压器是否承受住了短路电流冲击的规定项目。并特别强调:“观察测量电抗的变化是特别重要的”。

2008年6月4日发布,2008年11月1日实施的《DL/T 1093-2008 电力变压器绕组变形的电抗法检测判断导则》规定:现场可采用低电压试验电源实测电力变压器绕组和铁芯的动稳定状态参数,用以判断变压器绕组有无变形或位移。确定变压器绕组及铁心的动稳定状态。导则对检测时机 、检测参数、检测方法、测试仪器、判断原理、判断的定量界限都作了规定或提示,使得电抗法测试有法可依,有明确的判据可用。

功能特点:

仪器可在现场使用单相交流(AC220V)电源,对各电压等级的、不同容量的三相电力变压器和由单相变压器组成的变压器组进行低压阻抗等参数的测试。并根据实测数据计算出变压器单相阻抗参数的纵比、横比的变化,用以判断变压器的绕组有无变形或位移及位移变形的程度。

仪器在现场使用单相交流电源(AC/220V)直接测试出的是以下五个单相参数:电压U、电流I、有功功率P、无功功率Q和频率F。

仪器内置自适应测试电源,可对任何规格的单、三相变压器进行绕组电抗参数测试,不需考虑试验电源容量,也不需要调压器等辅助设备。

仪器试验方法可根据需要自由选择,可以对单相变压器进行测试、亦可以对三相变压器进行相间法测试和对三相变压器进行单相法测试。

仪器的工作电源采用单相220V/50Hz交流电源,方便现场使用。

仪器在高电压、强磁场、高干扰及波形畸变条件下,保证测试数据的复验性在国标规定的标准范围(±0.2%)内。

仪器自动化程度高,并具有变压器阻抗预检功能,根据检测到阻抗值自动(或提示)选择测试电压进行试验,并同时检查仪器内部继电器动作切换是否正常和试验接线正确与否。

仪器采用中文简体菜单,动态提示测试的操作过程及状态,使用简单、试验接线一次完成,自动进行三相变压器的分相测试,偏差计算。

仪器选用16位高速A/D进行精确采样运算,保证了变压器阻抗测试参数计算结果的准确性和较高的复验性,测量数据的复验性在国标规定的±0.2%范围内。

仪器内置高容量存储器便于保存试验原始数据和测试计算结果,可存储100台以上的变压器试验数据,便于用户随时查询、对比。

仪器可以根据需要将最终的试验结果、计算偏差及测试数据进行及时编号存储或由仪器自带的热敏高速打印机现场打印出测试结果。

仪器可通过RS232及USB接口同计算机联机测试,并可利用USB接口进行变压器铭牌参数及测试数据的导出,方便试验报告的编写。

仪器采用高强度标准工程塑壳机箱结构设计,绝缘性能高,安全可靠,体积小,重量轻,便于携带,并具有防水、防震等功能。

仪器自带的热敏高速打印机方便现场打印测试结果,便于用户随时核查被测变压器的历史数据。

仪器测试电源供电方式灵活,用户可根据需要选择内部电源供电或外部电源供电方式。为方便仪器的检定,仪器面板备有专用的检定接线端子进行测量精度校准计量。

技术参数:

测试性能参数

1)电压测量范围:  10 ~ 500V (自动切换量程)      精度 ±0.2%

2)电流测量范围:  0.1 ~ 10A (自动切换量程)      精度 ±0.2%

3)有功功率测量: 当功率因素在0.2 ~ 1时           精度 ±0.5%

(无功功率)     当功率因素在0.1 ~0.2时          精度 ±1.0%

4)频率测量:                 45-65Hz               精度 ±0.1%

5)阻抗测量范围:  1.5Ω~1000Ω               精度 ±(0.2~0.5)%

6)低压空载损耗:                                   精度 ±1%

7)环境温度:       -10 ~ 50℃           温度<90%RH

8)系统工作电源:    AC:220V±10%,  50Hz

绝缘性能参数:

1)  绝缘电阻   ≥100MΩ(1000V)

2) 绝缘强度   ≥2000VAC/50Hz/1min

3) 测试点:电压、电流输入端子对机壳之间、电流输入端对机壳之间、电源输入端对机壳之间。

使用和贮存环境:

    使用环境:温度:-10º~50ºC,湿度(RH):10~95%

    贮存环境:温度:-20º~65ºC,湿度(RH):15~85%

仪器的体积和重量:

主机外形尺寸:368×266×168(mm)

专用测试线箱:380×290×108(mm)

仪器净重质量:8.8kg     成套总重量:12kg

仪器供电电源及功耗:

输入电压:AC 220V±10%   50Hz    仪器功率消耗 < 500VA
