产品结构
DDG 大电流发生器属于 JT 型可移动式结构，它由仪表指示灯板和操作板组
成，仪表指示灯板分大、小量程的两块电流表和大小量程的选择开关（钮子开关），
绿色指示灯指的是电源信号，红色指示灯指的是工作信号。操作面板由启动按钮
（绿色）、停止按钮（红色）以及工作系统组成。

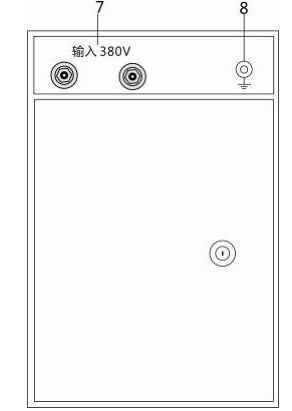

DDG 大电流发生器采用一次接线柱输入方式，下端有升流器二次输出大电流
接线端（有开门接线式和不开门接线式），其整个结构如图：
使用方法
在做大电流试验时，按本产品的电路图正确接好工作线路。根据输出电流的
大小，选择好大、小量程开关的位置。先将调压器回到零，再按下起动测试到按
钮（绿色），此时，手持调压器手柄顺时针方向慢慢旋转调压器的手轮并注视电
流表，直到所需的电流值为止，试验到所定的值后立即将调压器手轮反时针方向
回零，按下停止按钮，切断电源。

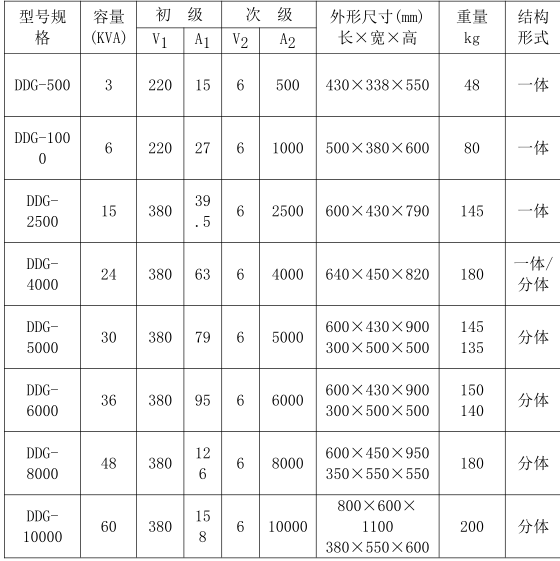

技术参数及规格
该设备容量是按 5 分钟短时工作制设计，如用于断续工作时，通电时间应小
于 2.5 分钟，工作周期应大于 10 分钟为宜，其规格及技术参数如下：
工作原理
-T2 –低压大电流发生器 -TA -电流互感器
-S2 电流控制开关 -S1 电压换挡开关
-PA1，-PA2 电流表
注：次级输出 6V 以上时，根据用户需要定购
DDG 大电流发生器是华天电力生产的干式大电流发生器，配装自耦调压器输
出电压（即发生器的输入电压），取得所需的不同大电流。
注：
1.
注：
1. 本电路为 380V 电源供电电路，电源为 220V 时，T1 接线应按原厂规定接
线。
. 2. 1000A 以下无电压表及 S1 开关电路。
. 3. 输出外接铜导线按 6A/mm 2 选择，其长度应不大于 3 米。
使用维护注意事项
. 1. 开箱验收时，应检查主回路接线端子是否松动，调压器电刷是否接触良
好。
. 2. 长期不用时，使用前应用 500V 兆欧表检查主回路对地绝缘电阻，其电阻
应不小于 0.5 兆欧。
. 3. 输入电压符合铭牌上所的电压值（-220V，-380V），其值差应在±10％，
频率为 50Hz。
. 4. 电流档开关不准带负荷操作。
. 5. 操作时，应均匀缓慢旋转手轮，以免损坏调压器。
. 6. 满负荷时工作时间不得超过 5 分钟，继续工作时间应小于 2.5 分钟，但
工作周期应大于 10 分钟。
. 7. 升流器外壳有接地端子，使用时应良好接地。
