变压器特性及容量测试仪

   我国电力系统实施两部制电价：除了收取计量设备所计量的费用外，还要依据变压器容量收取根本电费；关于较大用户在投运变压器时还要一次性交纳增容费。跟着电力行业的开展，用电量的增大，自有变压器和私家承揽变压器已逐渐占据了配变中适当的比例，随之而来的即是自己为了到达少交费、多用电的意图而采取的各种招摇撞骗的手法（首要是改、换变压器铭牌）；有些用户年偷电费额达数十万之多，电力部门苦于没有有用的操控手法。变压器特性及容量测验仪是我厂关于这种疑问专门开发、研发的专门用于变压器容量、损耗参数丈量的高精度仪器。它自带高效能充电电池，不必外接电源即可作业，充电一次可接连丈量100台次；一起，内部数字合成三相规范正弦波信号（绝非简略的逆变沟通输出，确保了非额外条件下各测验项目测验数据的精确性），经功率放大器可提供三相精细沟通测验源；在丈量变压器容量和变压器的短路损耗时不需求外接三相测验电源及调压器、升流等辅佐设备，简化了接线，大大提高了作业效率；容量测验成果精确率达100%。它一种设备适当于二种设备：有源变压器容量测验仪+变压器损耗参数测验仪。电力试验车它可对各种变压器的容量、空载电流、空载损耗、短路损耗、阻抗电压等一系列工频参数可进行精细的丈量。该仪器具有体积小、分量轻、丈量精确度高、稳定性好、操作简洁易学等长处,彻底可替代以往运用多表法丈量变压器损耗和容量的办法，接线简略，测验、记载便利，大大提高了作业效率。它以大屏幕图办法液晶作为显现窗口，图办法菜单操作并配有汉字提示，集多参量于一屏的显现界面，人机对话界面友爱，运用简洁、便利，是各级电力用户的首选商品。

一、功用特色
1、可精确丈量各种配电变压器的容量，无源丈量，便利、精确。
2、可丈量各种类型的变压器的空载电流、空载损耗、短路电压、短路损耗、零序阻抗。
3、可主动进行波形畸变校对，温度校对，电压校对（非额外电压下的空载实验），电流校对（非额外电流条件下的短路实验），操作人员只需依据变压器类型输入校对指数仪器即可主动核算出校对后的成果，十分合适没有做稍大容量变压器短路实验条件的单位。
4、答应外接电压互感器和电流互感器进行拓展量程丈量，可丈量任意参数的被试品。
5、电压回路宽量限：电压大可丈量到750V，不必切换档位即可确保精度。不会因电压档位选错而对仪器本身有所损坏。
6、大屏幕、高亮度的液晶显现，全汉字菜单及操作提示完结友爱的人机对话，触摸按键使操作更简洁，宽温液晶带亮度调理，可习惯冬夏各季。
7、用户可随时将测验的数据经过微型打印机将成果打印出来。

二、技术指标
1、 输入特性
有源有些：
电压丈量规模：0~10V
电流丈量规模：0~10A
无源有些：
电压丈量规模：0~750V 宽量限。
电流丈量规模：0~100A内部悉数主动切换量程。
2、 精确度
电压、电流、频率：±0.2%
功率：±0.5%（CosΦ>0.1），±1.0%（0.02<cosΦ<0.1）
 3、 作业温度：－10℃~ +40℃
4、 作业电源：沟通160V~400V
5、 绝缘：⑴、电压、电流输入端对机壳的绝缘电阻≥100MΩ。
⑵、作业电源输入端对外壳之间接受工频2KV（有用值），历时1分钟实验。
6、 体积：40cm×32cm×18cm
7、 分量：8Kg

三、构造外观
仪器由主机和配件箱两有些构成，其间主机是仪器的中心，一切的电气有些都在主机内部，其主机外箱选用高强度进口防水注塑机箱，坚固耐用，配件箱用来放置测验导线及工具。

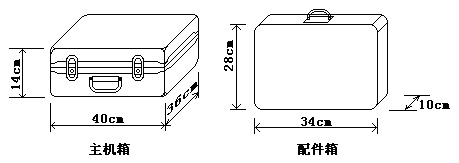

1、构造尺度

图一、主机与配件箱尺度

2、面板安置

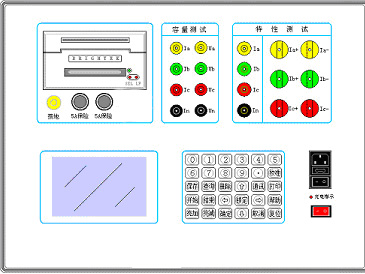

面板安置图（图二）

图二、面板安置图
如图二所示：上方从左到右顺次为打印机、接地端子、保险管座2个、RS232通讯接口、容量测验用端子（Ia、Ib、Ic、In、Ua、Ub、Uc、Un），特性测验用输入端子（Ua、Ub、Uc、Un 、Ia正负输入端子、Ib正负输入端子、Ic正负输入端子），留意在操作时必定要确保所接的端子精确，不然有也许会影响测验成果乃至损坏仪器；面板左下方为液晶显现屏；液晶右侧为键盘；最右侧为充电电源插座及开关、充电指示灯、作业电源开关；常常充电，以免电池过量放电影响其运用寿命。

3、键盘阐明
键盘共有30个键，别离为：数字0~9、小数点、↑、↓、←、→、开端、结束、断定、撤销、保留、查询、删去、校准、通讯、打印、断定、协助、亮加、亮减、复位。
各键功用如下：
数字0~9键：输入参数时作为数字0~9运用。
小数点键：输入参数时作为小数点运用。
↑、↓、←、→键：上下左右键，
 在主界面中用来移动光标，使其指向需求进行的项目功用条（功用条反白显现）。
 上下键在有源测验项目参数设置功用及无源项意图设置屏中用来移动光标，使其指向需求要更改的参数（包含：高额外电压、变压器类型、分接档位、额外电压、额外电流、电压变比、电流变比、当时温度、校对指数等）。
 上下键在系数校准功用中可用来改动丈量系数值，一起可用来调理当时的日期时刻。
 上下键在记载阅读功用屏中用来翻阅记载。
 左右键在有源测验项目参数设置功用屏中用来切换可选的项目，如高额外电压选项包含：10KV、35KV、6KV、6.3KV、10.5KV、11KV、110KV、220KV、500KV可在这些档位中接连切换，选至需求的数值；在无源参数设置屏中当光标指向当时温度选项时，用来切换需求校对到的额外条件的温度数值（纷歧样单位对额外条件温度数值的请求纷歧样，通常分两种：75℃和135℃）。
 左右键在系数校准功用中用来移动光标，使其指向需求调理的系数选项，还可用来查看当时日期及时刻。
断定键：在主菜单中按下此键即进入当时指向的功用选项（反白显现的功用条），在输入参数时，效果是结束输入并使刚键入的数字有用，在有源容量功用中可进入容量丈量参量设置屏。
撤销键：回来键，按下此键均直接回来到主菜单；假如在输入参数状况下按撤销键，回来主界面的一起，键入的参数无效；假如正在测验进程中，测验结束一起回来主界面。

开端键：在有源测验项目中，按下此键开端主动测验，结束后主动结束，测验成果显现于屏幕上。
结束键：在有源测验项目中，按下此键停止测验进入预备状况。
保留键：测验结束后按此键将刚进行的测验项意图成果保留起来，经过所输入的编号以及实验的日期时刻加以差异，以备查询，多可存储200条记载。此功用只在有源容量实验下起效果。
查询键：翻阅、阅读所保留的成果。
删去键：删去所存储的测验成果。
通讯键：联机通讯功用，可将保留的测验成果上载至核算机，用于统一管理。此功用为选配功用，规范装备不带此功用。
打印键：将刚进行测验项意图成果或现已保留的测验数据打印出来。
校准键：接连按5次再按断定键后进入校准功用屏，用于仪器精度的调整（此功用仅由生产厂调试时运用，用户绝对不能轻易运用）以及查看或修正当时的日期及时刻。
断定键：在各功用测验屏下，按下此键断定当时数值，再按此键免除断定，开端改写。
协助键：按下此键可显现简要操作提示，辅导运用人员怎么操作；在系数校对功用下，按此键用来切换粗谐和细调，粗调步长为10，细调步长为1；在容量测验输入当时温度参数时，也用来切换粗谐和细调，粗调步长为10度，细调步长为1度；在容量测验输入阻抗电压参数时，一样用来切换粗谐和细调，粗调步长为0.1%，细调步长为0.01%。
亮+、亮-键：用来调理液晶显现器的亮度。
复位键：为中止当时作业状况回来初始状况设置（通常当仪器作业呈现不正常时按此键）。

 四、液晶界面
液晶显现界面首要有十一屏，包含主菜单和十个子功用界面，下面别离加以具体介绍。

1．开机界面如图三所示：

 图三、图四

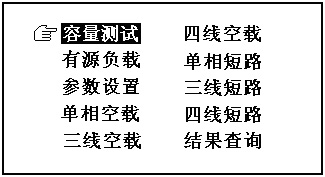

在开机界面下按任意键可进入主菜单，主菜单图四所示：
主菜单共有十个可选项，别离为：容量测验、有源负载、参数设置、单相空载、三线空载、四线空载、单相短路、三线短路、四线短路、成果查询。当光标指向哪一个功用选项时，哪个图标就变为反白显现，可见图四界面中选中项为‘容量测验’功用，按上下左右键可改动光标指向的选项。此刻，按‘断定’键进入选中的功用显现屏。

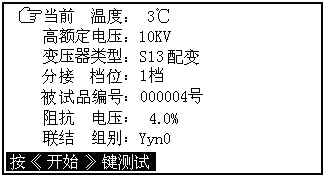

2．在选中‘容量测验’功用时首要进入容量测验参量设置屏，测验结束后显现测验成果屏，再按下断定键又康复到容量测验参量设置屏；容量测验参量设置屏及容量测验成果屏如图五、图六所示：

 图五、图六

容量测验设置屏中可见，需设置项目有：当时温度、高额外电压、变压器类型、分接档位、被试品编号、阻抗电压、联合组别。显现屏最下一做法提示行，提示操作人员怎么进行操作，在图五中可见，提示行提示操作人员设置结束后就按断定键开端测验；各项参数的意义和效果如下：
 当时温度：输入当时的被测变压器的本体温度（可经过红外测温仪测出），用于对测验成果做温度校对，因容量判别首要的依据为变压器的短路实验的数据包含阻抗电压和短路损耗，依据咱们所测出的实践数据，按请求校对到额外条件时的短路损耗数值，在查表得到被试变压器的实践容量；首要对错额外电流的校对，一起国标请求变压器的短路损耗应在环境温度为75℃时进行，所以额外条件的数据都是在75℃时的规范数值，为了精确判别容量，有必要将测验成果校对到75℃时因而当时温度的精确直接影响容量的判别成果。
 高额外电压：指被试变压器施压侧的额外电压值，用于差异纷歧样电压等级的变压器；一样容量、纷歧样电压等级变压器的短路实验参数值是纷歧样的；要做到精确判别，就有必要输入被试变压器的高压侧额外电压。
 变压器类型：指变压器的纷歧样类型。按铁芯能耗等级，分为JB64、SJ（73）、S7、S9（S11）、S13等规范等级，还包含非标类型，按绝缘办法又分为油浸式和干式变压器，留意在测验非标类型变压器时需求输入被测变压器的阻抗电压；纷歧样能耗等级的变压器的短路损耗也许纷歧致，仪器可主动判出变压器型式是不是与铭牌一致。
 分接档位：指变压器分接开关当时方位；配变通常都有三个分接方位，通常在2分接丈量，假如分接方位不在规范档位，而又不愿改动分接方位，有必要输入当时的精确方位。
 被试品编号：为了区分所测验的变压器，人为的为其编号（共6位数），以便在查阅时不会将几构成果混杂。
 阻抗电压：当测验非标变压器时，需输入此项参数，才可测出实践容量。
 联合组别：依据变压器的内部接线办法可分为Yyn0、Dyn11和Yzn11三种状况，只要明确变压器的联合组别才可精确判别出被测变压器的型式。

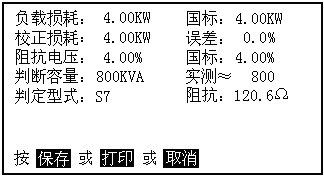

图六所示为容量测验判别成果，包含：当时测验条件下实测的短路损耗（负载损耗）总和数值、断定的变压器参数下国标规则的短路损耗数值、校对到额外实验条件下的短路损耗数值、校对后的短路损耗数值与国标参数下短路损耗值的百分数差错。当时条件下实测阻抗电压数值、断定的国标阻抗电压数值、电力试验车断定容量、实测容量、断定型式和变压器的实测阻抗；假如在断定容量显现为“No type”阐明实测容量值在两相临容量之间，无法归档；假如断定型式显现为“no”阐明变压器的型式也在两种型式之间，无法归档。显现屏最下一行仍为提示行，图六中可见，提示行提示操作人员下一步有三种可挑选的操作，可挑选保留将测验成果保留到内部存储器中、打印将测验成果经过打印机打印出来,挑选撤销退出当时的测验界面回来到主界面；当成果中短路损耗超支时仪器会提示“损耗反常”，阐明所输入的办法不精确。

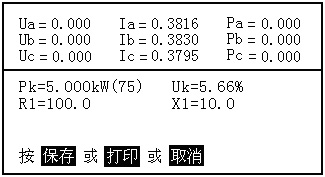

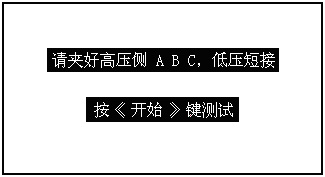

3．在选中‘有源负载’功用时首要进入有源负载实验（短路实验）操作提示屏，测验结束后显现测验成果屏；有源负载实验提示屏及有源负载测验成果屏如图七、图八所示：

 图七、图八

有源负载实验提示屏显现出应进行的接线操作，应为“测验钳接在被试变压器的高压侧，低压侧要良好短接”接好线后，按开端键测验；测验结束后成果显现在液晶屏上，图八中可见，测验成果包含：三相测验电压值（Ua、Ub、Uc）及平均值（Up）、三相测验电流值（Ia、Ib、Ic）、三相实测损耗值（Pa、Pb、Pc）、校对到额外实验条件下（额外电流、温度校对到75℃）的短路损耗数值、校对到额外条件的阻抗电压，被测变压器的高压电阻和高压电抗。留意：有源负载实验的设置数值都以第三个项目‘参数设置’中的数值为依据，在测验之前必定要确保参数设置屏中的数据都设置精确，具体各项参数的设置办法和意义在下面的参数设置屏的阐明中加以具体的介绍。

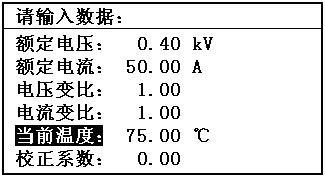

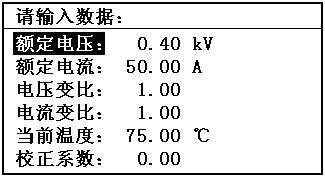

4．参数设置屏如图九、图十所示：

 图九、图十

图中可见榜首做法提示行，提示行提示‘请输入数据’如图所示，此刻按相应的数字键输入数字后按‘断定’完结数据的输入。以下六行代表六种参数，包含：额外电压、额外电流、电压变比、电流变比、当时温度、校对指数，光标指向哪一项，哪项变为反白显现，一起提示行指出应进行的操作，图九中选中项为额外电压，图十中选中项为当时温度；按上下键可切换选中项；各项参数的具体阐明如下：
额外电压：丈量侧的额外电压，单位KV
额外电流：丈量侧的额外电流，单位A
电压变比：当需求外接电压互感器进行丈量时，此参数代表外接电压互感器的变比（如：10000V/100V的电压互感器应输入100），不过接电压互感器丈量时，此参数应设为1。
电流变比：当需求外接电流互感器进行丈量时，此参数代表外接电流互感器的变比（如：100A/5A的电压互感器应输入20），不需外接电流互感器丈量时，此参数应设为1。
当时温度：当时测验环境温度值，用于变压器短路实验（丈量短路损耗）时将测验功率测验成果校对到75℃（短路实验的额外条件为75℃），不做此项校对时输入75即可（校对公式为：PK75=K×PK ，其间K代表电阻温度系数，其算法为K=(235+75)/(235+t)，式中t为测验时实践温度，关于阻抗电压的校对，也是依据公式用实测值进行主动校对，公式如下：

式中UKT代表当时温度实测阻抗电压百分比，PKT代表当时温度下实测短路损耗，SN表明被测变压器的额外容量
校对指数：指在非额外电压条件下进行变压器空载实验时将丈量成果校对的系数，即校对公式：

（此公式用于三相空载电压超越280V才可换算到满电压的空载损耗） 和

中n的值，不做此项校对时输入0即可。此系数与变压器铁心硅钢片原料有关，通常热轧硅钢片取n=1.8；冷轧硅钢片取n=1.9~2.0。（当实验电压小于额外电压5%时，n值可按右面公式进行核算）：

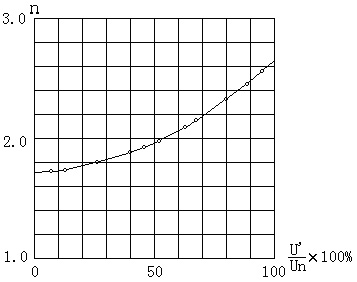

关于通常配电变压器或容量在3200kVA以下的电力变压器，n值可按下表-表1查出。

                表1、 对应纷歧样的U’/Un时的n值

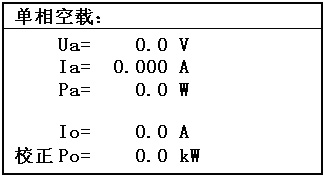

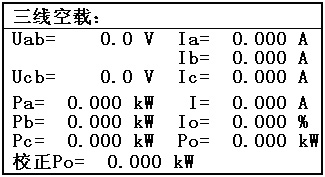

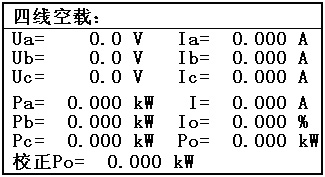

5．单相空载、三线空载、四线空载显现如图十一和图十二、图十三所示：
单相空载屏显现出当时测验的实践电压Ua、电流Ia和功率Pa（换算电压和电流变比系数，但未经校对）；一起显现出校对后的空载电流Io、校对后的功率Po（这儿的校对是指非额外电压条件下空载实验时将丈量的功率损耗和空载电流校对到额外电压条件时的数值）。三线空载和四线空载屏别离显现出当时各相的实践电压、电流、功率，以及三相电流的平均值I、校对后的空载电流百分比Io%、校对后的空载损耗Po（非额外电压条件下空载实验时将丈量的功率损耗和空载电流校对到额外电压条件时的数值）。留意：三线和四线实验的纷歧样在于三线实验时测验电压只要Uab和Ucb两相，而四线实验时是Ua、Ub、Uc三相。

图十一

图十二

图十三

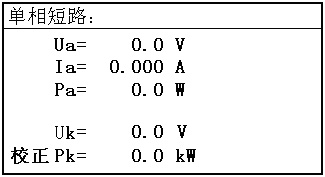

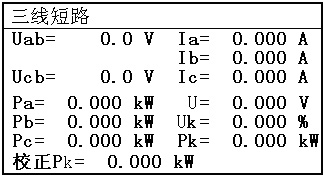

6．单相短路、三线短路、四线短路显现如图十四、图十五、图十六所示：
单相短路屏显现出当时测验的实践电压Ua、电流Ia和功率Pa（换算电压和电流变比系数，但未经校对）；一起显现出校对后的短路电压Uk、校对后的功率Pk（这儿的校对是指非额外电流条件下短路实验时将丈量的功率损耗和空载电流校对到额外电流条件时的数值）。三线短路和四线短路屏别离显现出当时各相的实践电压、电流、功率，以及各相电压的平均值U、校对后的短路电压百分比Uk%、校对后的空载损耗 Pk（非额外电流条件下短路实验时将丈量的功率损耗和短路电压校对到额外电流条件时的数值）。留意：三线实验时测验电压只要Uab和Ucb两相，而四线实验时是Ua、Ub、Uc三相。

图十四

图十五

图十六
五、运用办法
以下将分为二有些来介绍：有源容量负载损耗、无源损耗丈量有些。
（一）．变压器容量、负载损耗丈量有些
1．根本概念
有源容量实验：经过一些必要的数据来断定某个变压器的实践容量值；然后查看出被试变压器铭牌容量是不是真实。
2．测验办法

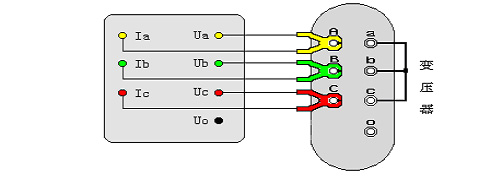

容量测验仪配有三把测验钳（黄、绿、红），每只钳子别离引出两根测验线，一根粗线、一根细线，粗线接到仪器面板上容量测验端子对应色彩的电流端子（Ia、Ib、Ic），细线接到仪器面板上容量测验端子对应色彩的电压端子（Ua、Ub、Uc），将钳头按色彩别离夹在被试变压器的高压侧各相接线柱上，变压器的低压侧要用专用短接线良好短接。如图所示：

图十七

接好线后，在主界面挑选容量测验项目，此刻进入容量参数设置屏，按下列操作进程进行设置：
 设定当时温度，经过上下键将手型指针指到‘当时温度’选项，用左右键调理温度数值，请求尽量精确，最佳以温度计的示值为准。
 设置高压侧额外电压，经过上下键将手型指针指到‘高额外电压’选项，用左右键调理高额外电压档，例如被测变压器是10KV/400V的配变，则将本项设置为10KV
 设置变压器类型，经过上下键将手型指针指到‘变压器类型’选项，用左右键调理该选项，使之与铭牌相符。
 设置分接档位，经过上下键将手型指针指到‘分接档位’选项，用左右键调理该选项，通常将分接打到2分接方位，如遇被测变压器分接在别的方位，则将该选项设置到精确方位。
 经过上下键将手型指针指到‘被试品编号’选项，用左右键调理该选项为某个编号值。
 按开端键进行测验，成果主动保留在液晶上
 挑选‘保留’可将成果保留到内部存储器中，如不需保留，则不选此项。
 挑选‘打印’可将测验成果打印出来。
有源负载实验的接线办法与容量测验彻底一样，操作也一样简略，值得留意的是，有源负载实验的参数设置是用主界面中的第三项‘参数设置’，必定要精确设置。

（二）．无源变压器损耗丈量有些
1．根本概念
空载实验：从变压器的某一绕组（通常从二次低压侧）施加正弦波额外频率的额外电压，别的绕组开路，丈量空载电流和空载损耗。假如实验条件有限，电源电压达不到额外电压，可在非额外电压条件下实验，这种实验办法差错较大，通常只用于查看变压器有无毛病，只要实验电压到达额外电压的70%以上才可用来测验空载损耗。
短路实验：将变压器低压大电流侧人工短联接，从电压高的一侧线圈的额外分接头处通入额外频率的实验电压，使绕组中电流到达额外值，然后丈量输入功率和施加的电压（即短路损耗和短路电压）以及电流值。
2．测验办法
依据纷歧样的测验项目以下别离进行介绍：

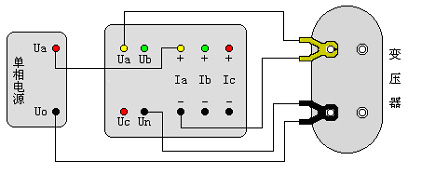

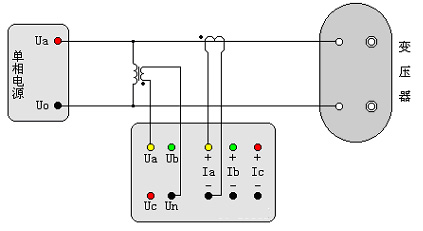

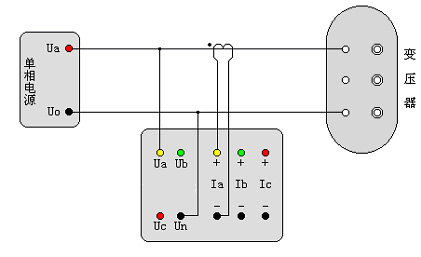

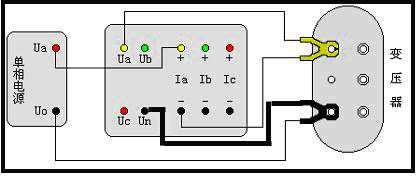

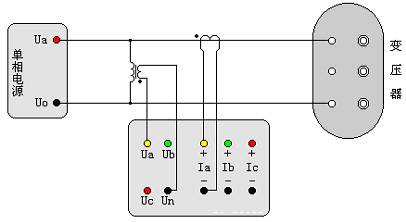

⑴．对单相变压器空载损耗的丈量：将变压器非测验端开路，当测验电压超越仪器的答应丈量规模时，按图十八接法丈量，电压、电流别离经过电压互感器和电流互感器接入；当测验电流超越仪器的丈量规模而测验电压不超越仪器丈量规模时，按图十九接法丈量；当测验电压和电流都不超越仪器的答应丈量规模时，按图二十接法丈量，电压、电流都直接接入。单相接法等效于以往的单功率表法，适用于丈量单相变压器。

图十八、外接PT和CT对单相变压器空载损耗的丈量

图十九、外接CT对单相变压器空载损耗的丈量

图二十、直接接入丈量单相变压器空载损耗

⑵．对单相变压器短路（负载）损耗的丈量：与丈量单相变压器空载损耗的接线办法根本一样，可参照图十八、图十九、图二十接线；纷歧样点仅仅做短路实验时变压器的非测验端人工短衔接，
⑶．单相电源分相对三相变压器空载损耗的丈量：作为三相空载实验后发现损耗超越规范时，应别离丈量三相损耗，经过对各相空载损耗的分析对比，调查空载损耗在各相的分布状况，以查看各相绕组或磁路中有无有些缺点。根本办法是将三相变压器当作三台单相变压器，轮换加压，即顺次将变压器的一相绕组短路，电力试验车别的两相绕组施加电压，丈量空载损耗和空载电流。依据被测变压器的绕组衔接办法可分为图二十一、二十二、二十三所示三种状况；依据电压、电流测验规模又可分为图二十四、二十五、二十六所示三种状况：

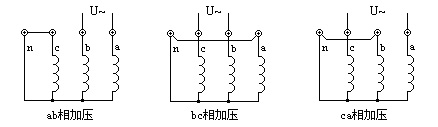

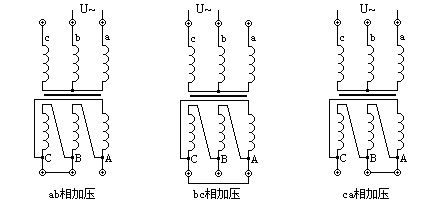

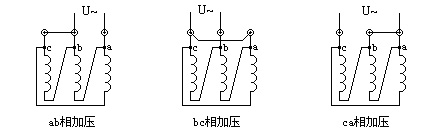

a．加压绕组为△衔接（图二十一）：

图二十一

丈量时顺次对ab、bc、ca相加压，非加压绕组短接，测得的损耗按以下公式核算：
（式1）       （式2）
                                              ※ 注：式中In为实验线圈的额外电流
b．加压绕组为Y衔接，且有中性点引出（图二十二）：

图二十二

丈量时非加压绕组短接；施加的电压为二倍的相电压，损耗成果核算按式1，空载电流成果按式2（式中0.289改为0.333）。
c．加压绕组为Y衔接，无中性点引出（图二十三）：

图二十三
因为没有引出中性点，无法对非加压绕组短路时，则丈量时有必要将二次绕组的相应相短路；施加的电压应为二倍的相电压。
依据电压和电流丈量规模可分为以下三种状况：

图二十四 单相电源外接PT和CT丈量三相变压器空载损耗

图二十五 单相电源外接CT丈量三相变压器空载损耗

图二十六 单相电源直接接入丈量三相变压器空载损耗

⑷．单相电源对三相变压器的短路（负载）损耗的丈量：受电源条件约束（没有三相电源或电源容量较小）时，以及在制造进程或运转中需逐相查看以断定毛病相时，可用单相电源进行短路实验；实验办法是将变压器的低压三相的出线端短路衔接，在高压侧进行三次丈量，依据被测变压器的绕组衔接办法可分为以下两种状况，见a、b；依据电压、电流测验规模又可分为三种状况，与单相电源丈量三相变压器空载损耗的三种状况一样，可参照图二十四、图二十五、图二十六接线，二次侧悉数短接。
a．加压绕组为△衔接
加压侧按图二十一办法接线，与之纷歧样的对错加压侧（低压侧）的三相出线端需人工短衔接。绕组中的电流应为额外电流的2/ 倍，测得的数值可按下面公式换算三相短路损耗和短路电压：


※ 注：式中Un为加压侧额外电压
b．加压绕组为Y衔接
顺次在任两相之间加压，一起非加压侧的三相出线端人工短衔接。

※ 注：式中Un为加压侧额外电压

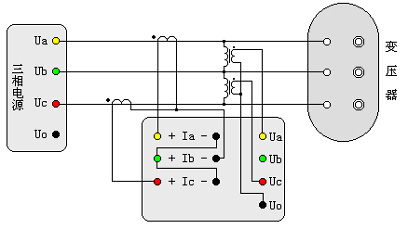

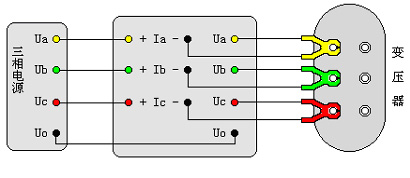

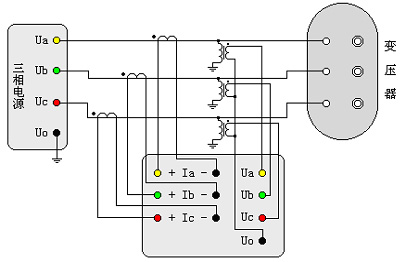

⑸．三相四线电源丈量变压器空载损耗：将变压器的非测验端开路，当测验电压和测验电流都不超越本仪器的测验规模时，按图二十七接法丈量；当测验电压超越本仪器的测验规模时，按图二十八接法丈量；当测验电流超越本仪器的测验规模而电压不超越本仪器的测验规模时，按图二十九接法丈量。

图二十七 三相四线直接接入丈量空载损耗

图二十八 三相四线经PT和CT接入丈量空载损耗

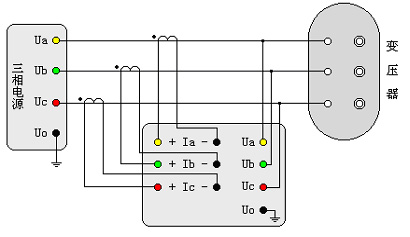

 图二十九 三相四线经CT接入丈量空载损耗

⑹．三相四线电源丈量变压器短路损耗：与三相四线变压器丈量空载损耗的接线办法根本一样，可参照图二十七、图二十八、图二十九这三种办法接线，纷歧样点仅仅做短路实验时变压器的非测验端三相出线端短接。

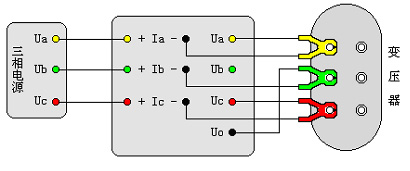

⑺．三相三线电源丈量变压器空载损耗：将变压器非测验端开路，当测验电压和电流都不超越仪器的测验规模时，按图三十接线；当测验电压超越本仪器的测验规模时，按图三十一接线；当测验电流超越本仪器的测验规模而电压不超越本仪器的测验规模时，按图三十二接线。
▲ 留意：咱们这儿选用办法适当于以往的两功率表法，只丈量UAB和UCB两相电压值，成果为两相的平均值；一起功率损耗也只丈量PAB和PCB两相功率，总损耗为两相功率损耗之和。

图三十 三相三线直接接入丈量空载损耗

图三十一 三相三线经PT和CT丈量空载损耗

图三十二 三相三线经CT丈量空载损耗图

⑻．三相三线电源丈量变压器短路（负载）损耗：与三相三线变压器丈量空载损耗的接线办法根本一样，可参照图三十、图三十一、图三十二几种办法接线，纷歧样点仅仅做短路实验时变压器的非加压侧的三个出线端人工短衔接。假如高压或中压侧出线套管装有环形电流互感器时，实验前电流互感器的二次必定要短接。

六、打印功用
每做完一项实验，按打印键均可将测验成果打印出来，每种项意图数据类型各有纷歧样，此处纷歧一介绍。在成果查询时按下打印键也可将当时正在阅读的记载中的数据打印出来。

七、留意事项
1．在丈量进程中必定不要触摸测验线的金属有些，以避免被电击伤。
2．丈量接线必定要严格按阐明书操作，不然后果自负。
3．测验之前必定要仔细查看设置的参数是不是精确。
4．佳运用有地线的电源插座。
5．不能在电压和电流过量限的状况下作业。
6．短路实验时，非加压侧的短接有必要良好，不然会对测验成果有影响。
7．做短路实验时，假如高压或中压侧出线套管装有环形电流互感器时，实验前电流互感器的二次必定要短接。
8．实验接线作业有必要在被试线路接地的状况下进行，避免感应电压触电。一切短路、接地和引线都应有足够的截面，且有必要衔接可靠。测验组织作业要紧密，通讯顺利，以确保测验作业安全顺利进行。
