简述

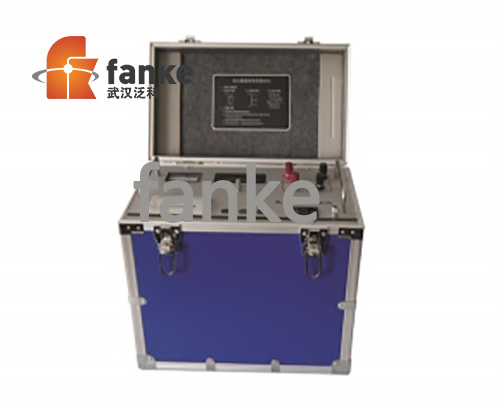

FK 系列变压器直流电阻测试仪是变压器制造中半成品、成 品出厂试验、交接试验及电力部门预防性试验的必备专用 测试仪。
通用技术指标
－准确度：0.2 级
－分辨率：0.1μΩ
－工作温度：0 ～ 40℃
－相对湿度：<90%RH，不结露
主要特点
整机由高速单片机控制，自动化程度高，操作简便；
采用新电源技术，电流档位多，测量范围宽，适合各型变压器和电压互感器的直流电阻测量；
保护功能完善，能可靠保护反电势对仪器的冲击，有声响放电报警功能，性能可靠；
响应速度快，可在测量状态直接转换有载分接开关，仪器自动刷新数据；
智能化功率管理技术，仪器总是工作在小功率状态，有效减轻仪器内部发热，节约能源。
如客户需要，仪器通过加设 RS232 接口，上传至计算机，以实现车载化操控；
技术指标
系列 I | 3A | 5A | 10A | 10A(三通道) | 20A |
输出电流 | <5mA、40mA、 200mA、1A、3A | <5mA、40mA、 200mA、1A、5A | 0.1A，1A，5A，10A | 三相测试 10A 单相测试大：20A | 1A，5A，10A，20A |
量程测量范围 | <5mA/100Ω-20KΩ 40mA/1Ω-250Ω 200mA 100mΩ-50Ω 1A/5mΩ-10Ω 3A/1mΩ-3Ω | <5mA/100Ω-20KΩ 40mA/1Ω-250Ω 200mA/100mΩ-50Ω 1A/5mΩ-10Ω 5A/1mΩ-2Ω | 10A/1mΩ ～ 200mΩ 5A/ 200mΩ ～ 2Ω 1A/2Ω ～ 20Ω 0.1A/20Ω ～ 200Ω | 0 ～ 100Ω， 量程自动选择 | 1A/2Ω-20Ω 5A/200mΩ-2Ω 10A/20mΩ-200mΩ 20A/0.5mΩ-20mΩ |
适用范围 | 6.6KV/10KV 变压器 | 6.6KV/10KV 变压器 | 35KV 配电变 | 110KV 级及以下 | 220KV 级及以下 |
系列 II | 40A | 50A | 60A | 备注 | |
输出电流 | 1A、5A、10A、 20A、40A、 | 5A，10A，20A，40A | 5A、10A、20A、60A | 可根据特殊要求和量程范围定制 | |
量程测量范围 | 40A:50μΩ-500mΩ 20A：100μΩ ～ 1Ω 10A：500μΩ ～ 2Ω 5A： 2mΩ ～ 4Ω 1A： 10mΩ ～ 20Ω | 50A/40μΩ-400mΩ 20A/100μΩ-1Ω 10A/500Ω ～ 2Ω 5A/1mΩ ～ 4Ω | 4Ω-30μΩ | ||
适用场合 | 500KV 及以下级 | 750KV 以下 | 1000KV 及以下 | ||
