脉冲式局放仪

您的当前位置: 首 页 >> 产品中心 >> 真空滤油机

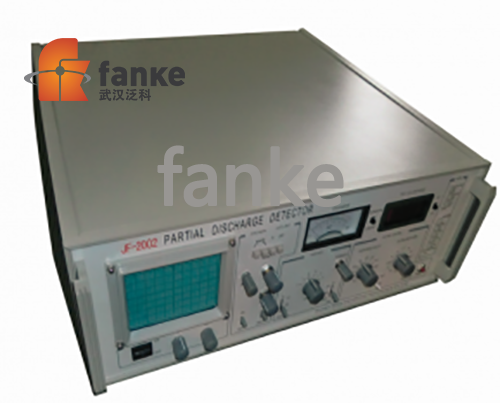

脉冲式局放仪

  • 所属分类:真空滤油机

  • 点击次数:
  • 发布日期:2017/09/06
  • 更多
  • 在线询价
详细介绍

适用对象

JF-2002 脉冲式局放仪是研究、开发新型高电压电工产品和提高产品质量的有力辅助工具,也是现场判断设备正常与否的有效测试仪器。

该仪器与 JZF-9 或 JZF-10 型校正脉冲发生器配合使用, 尤其适合电力部门、生产制造厂家和科研单位局部放电测量使用。


主要特点

  • 检测灵敏度高,适用试品范围广,信噪比高;

  • 采用大屏幕示波管,试验波形显示清晰;

  • 有高频椭圆扫描(摄取功率小于 1 伏安);

  • 放大系统动态范围大,频带组合多(九种);

  • 有辅助零标系统;

  • 有线性、对数双功能指针式表头和数字式表头;可同时显示 放电脉冲的放电量。


技术指标

输入单元序号

调谐电容范围

灵敏度(pC)(不平衡电路)

允许电流有效值




不平衡电路

平衡电路

1

2

3

4

5

6

7

8

9

~ 25 ~ 100pF

25 ~ 100 ~ 400pF

100 ~ 400 ~ 1500pF

400 ~ 1500 ~ 6000pF

1500 ~ 6000 ~ 25000pF

0.006 ~ 0.025 ~ 0.1μF

0.025 ~ 0.1 ~ 0.4μF

0.1 ~ 0.4 ~ 1.5μF

0.4 ~ 1.5 ~ 6.0μF

0.02

0.04

0.06

0.1

0.2

0.3

0.5

1

1.5

30mA

50mA

120mA

0.25A

0.5A

1A

2A

4A

8A

0.25A

0.5A

1A

2A

4A

8A

15A

30A

60A

10

1.5 ~ 6.0 ~ 25μF

2.5

15A

120A

11

6.0 ~ 25 ~ 60μF

5

25A

200A

12

25 ~ 60 ~ 250μF

10

50A

300A

7R

电阻

0.5

2A

15A


主要技术指标


1 可测试品的电容量范围 6pF~250uF。

2 检测灵敏度及允许电流
3 椭圆扫描时基
- 频率 50(内)、100、150、200、400Hz;
- 旋转:以 30°为一档,可旋转 360°;
- 工作方法:椭圆——扩展——直线;
- 高频时基椭圆可按输入电压(10 ~ 250V)调节至正常大小,其摄取功率 <1 伏安,并有过载自动保护装置。
4 显示单元
采用 124×104(mm)矩形示波管,有亮度与聚焦调节旋钮。
5 放大器
-3dB 低频端频率:10、20、40kHz 任选;
-3dB 高频端频率:80、200、300kHz 任选;
- 增益调节,粗调 6 档,档间增益差 20±1dB,细调范围 >20dB;
- 正负脉冲响应不对称性 <1dB。
6 时间窗
- 窗宽:可调,50Hz 下 15°~ 150°;
- 窗位置:每一窗可旋转 0°~ 170°;
- 两个时间窗可分别或同时开。
7、脉冲峰值表
-线性刻度指针式表头 0—100  误差 ±5%(以满刻度计);
-对数刻度指针式表头 0—10—100 误差 ±5%(以满刻度计);
-数字表头:以 3 位半 LED 数字表显示 0—100  误差:±3%(以满刻度计)。
8 试验电压表
- 量程 100kV(用 100kV 电压表电阻 R);
- 显示:3 位半数字电压表;
- 误差:±3%。
9 零标系统

- 内部零标发生器的零标志可变换极性,并可旋转 0 ~ 180°以使本电压电阻 R 产生的真零标位置极性相符;
- 零标志与所有椭圆扫描频率相一致。
10 结构
- 体积 530×550×220(mm);
- 重量:约 22kg。
