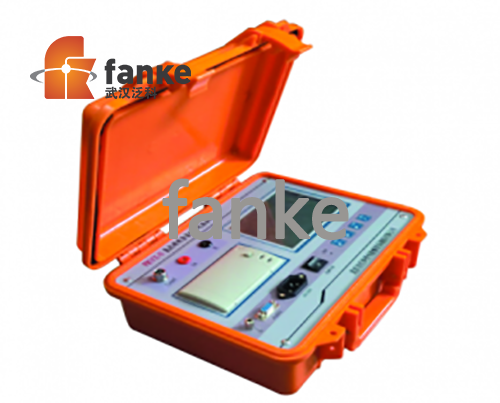

互感器校验仪

互感器校验仪

  • 所属分类:HGQB-C互感器现场校验仪

  • 点击次数:
  • 发布日期:2017/09/07
  • 更多
  • 在线询价
详细介绍

简述

HGQB-C 型互感器校验仪,是一种新颖的自动化检测仪器, 它运用先进的电子技术,对互感器的误差信号直接采集分 解,并经适当运算后,将互感器的百分点、同相误差、正 交误差同时以数字量显示出来。该仪器还是一款可检测S级电流互感器和二次电压100/3V 的电压互感器校验仪,无论是实验室还是现场环境,均可使用;该产品广泛应用于计量、供电等部门和互感器生产厂家,是开展互感器检测校验的理想仪器。校验仪适用单位及部门:供电局运行检修班、电力相关企业、 互感器生产自检厂家、县级及县级以上供电公司、学校实 验室、计量中心。


主要特点

  • 显示方式:中文大液晶屏;

  • 存贮功能:PT、CT 数据共可存 10 万,能对 CT 的 1% 点的误差数据进存贮;

  • 自动测量:能按规程全自动测量,对 S 级互感器全自动测量;

  • 联机功能:能与计算机联机;

  • 打印功能:实时或查询打印;

  • 测量范围:CT、PT、阻抗、导纳;

  • 自动判断极性、接线、变比错误等指示:有效保障人身及仪器安全。


技术指标



环境条件

温度 :5℃ --40℃

相对湿度 :<80%(25℃ )

海拔高度 :<2500m

电源频率 :50Hz±0.5 Hz

 电源电压 :220V±5V



测量范围

同相分量 (%): 0.0001 ~ 200.0   分辨率 :0.0001

正交分量 ( 分 ):0.001 ~ 700.0   分辨率 :0.001

阻抗 (Ω):0.0001 ~ 20.0            分辨率 :0.0001

导纳 (ms):0.0001 ~ 20.0        分辨率 :0.0001



基本误差

同相分量 :ΔX=±(X×2% + Y×2%)±Dx ( 有 1 级可选 )


正交分量 :ΔY=±(X×2% + Y×2%×34.48)±Dy ( 有 1 级可选 )

               “X”、“Y”—— 仪器的显示值

              “Dx,Dy”   ——仪器的量化误差

                 Dx=2,Dy=5

 百分表 : 2 级 ( 有 1 级可选 )



工作范围

电流 :(1% - 149%In     In =5A

   (5% - 149%In                In =1A


电压 :(5% - 149%Un     Un =100V150V100V/ √ 3

   (5% - 149%Un                Un =100V/3

外形尺寸(mm

260mm(长)×350mm ( 宽 )×150mm(高)

重量(Kg

6Kg


主要组件

互感器校验仪

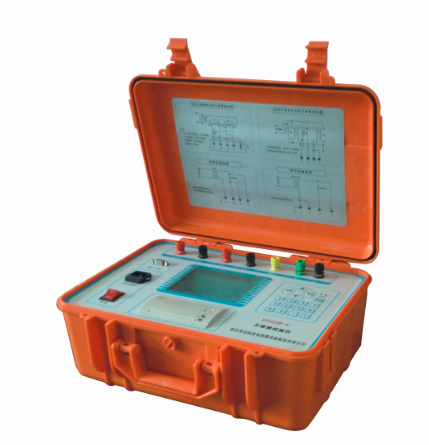

           HGQB-C 互感器校验仪

互感器校验仪

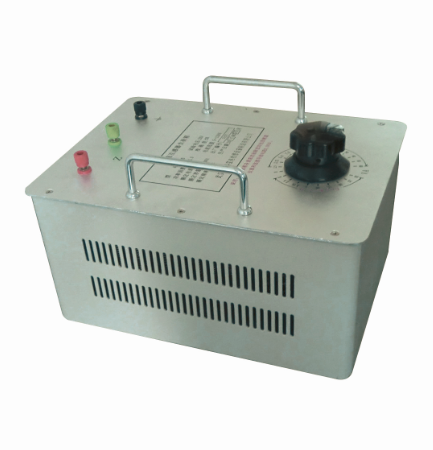

              电流互感器负荷箱


互感器校验仪

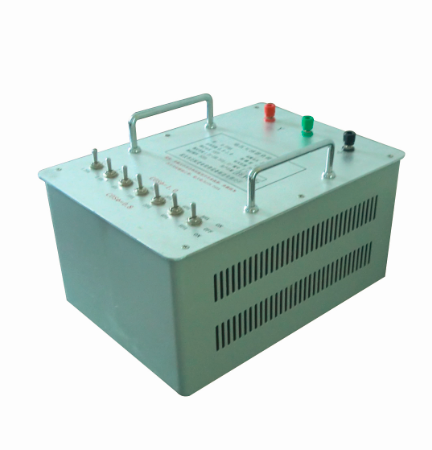

           电压互感器负荷箱

互感器校验仪

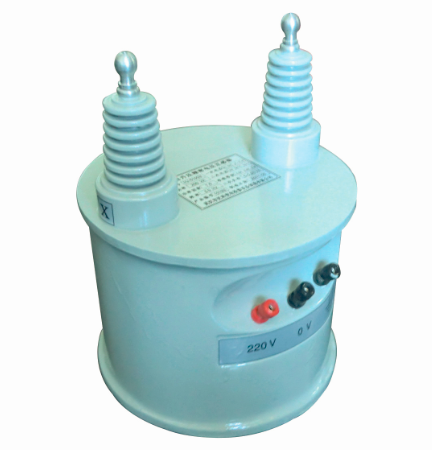

            自升压精密电压互感器




成套配置

序号

产品名称

规格型号

技术参数

单位

1

互感器校验仪

HGQB-C

2.0 级



1 台



2

电流互感器负荷箱

FY96



额定电流:5A  容量:2.5VA ~ 80VA



1 台



3

电压互感器负荷箱

FY95



额定电压:100V 容量:1.25VA ~158.75VA

1 台



4

带升流器精密电流互感器

HL-S23S

电流:5A-1000A/5A,等级:0.05S



1 台



5

 自升压精密电压互感器

HJ-S10G3



级 变比:10KV/100V,等级:0.05



1 台



6

双调控制箱

KZX05-HII

5KVA+300VA



1 台





7



大电流导线


1000A*3m*1 根

500A*3m*2 根

250A*3m*2根

100A*3m*2根









1 套

8

二次电流、电压线



1 套

9

互感器校验软件



1 套
