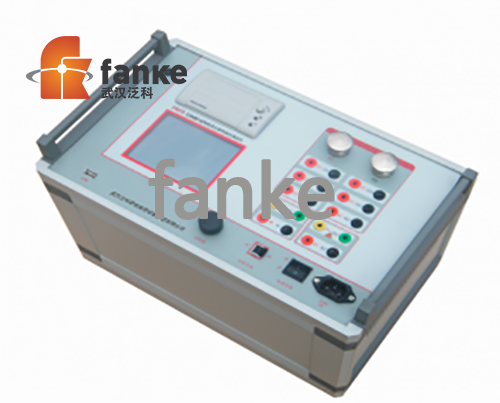

互感器综合参数测试仪

互感器综合参数测试仪

  • 所属分类:FKFA伏安特性综合测试仪

  • 点击次数:
  • 发布日期:2019/12/09
  • 更多
  • 在线询价
详细介绍

简述

FKFA 互感器综合参数测试仪是一款全自动化的CT/PT 特性测试仪器,是互感器的专门检测仪器。全功能单机可以 完成的试验包括:

可测试 CT/PT 的

-励磁特性

- 5%、10%和 15%误差曲线

-变比、极性

-角差、比差

-二次直阻及二次负载

-二次回路

-二次耐压和退磁功能


主要特点

  • 全自动测试,仅需简单的参数设置,即可自动完成相关项目试验;

  • 输出电压高、容量大:励磁特性试验:单机大输出电压高达 2500V,可用于做 500KV 等级 1A 电流互感器的伏 安特性试验。变比测试:电流输出高达 600A。设备电源输出全部为真实电压和电流值,并且波形为标准正弦 波,频率为 50Hz;能够真正有效模拟互感器的真实状态,符合国家相关检修规定;

  • 大屏幕全汉化图形界面 、旋转鼠标操作;

  • 大容量存储器,可存储 2000 组测试数据,数据掉电永不丢失;

  • 具有完善的数据查询、浏览、打印、清空等功能;

  • 拐点自动计算,具有试验数据筛选打印功能;

  • 对比度软件调整功能;自带日期 / 时间功能;

  • 带有 RS232 通信接口,可以联接笔记本电脑进行操作,并保存、显示编辑和打印;

  • 带有 U 盘接口,可将数据上传至电脑保存、显示编辑、打印;

  • 单机一体化,重量轻,仅重 26Kg,方便携带,便于流动试验。


技术指标


输入电压

输出电压

输出电流

总功率

测量精度

伏安输出



220V



0—2500V



20A



3KVA



< 0.5%



变比输出



220V

0-8V

0—600A

---

< 0.5%



CT 变比测量

比值高显示:999.9K:5/1



< 0.5%



PT 变比测量



比值高显示:999.9K:100150100/3100/ √ 3

< 0.5%



工作电压



AC220V±20%)



工作温度



-10 ~ 55℃



测试仪主机重量

26Kg



测试仪主机体积



420×300×270mm





备注

部分测试功能为可选的模块化设计,如“角差、比差”,“二次直阻”及“二次负载”,“二次回 路”,“二次耐压”和退磁功能,订货时需要提前说明是否需要,功能不同,价格不同;
