变压器变比阻别测试仪

详细介绍

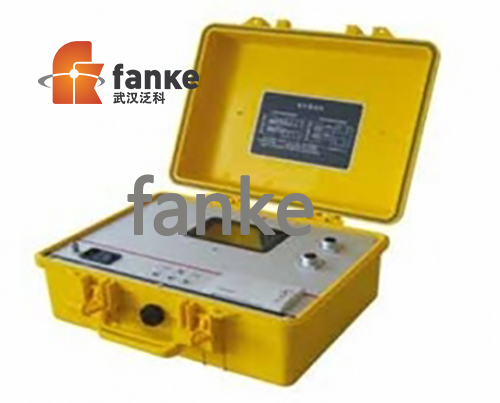

BBC系列变压器变比阻别测试仪是对电力变压器的线圈绕组进行匝数比或电压比、阻别测试的快速测量仪器。

与传统的变比电桥相比，其具有操作简单，读数直观，测量速度快、自动化和测试精度高等特点，大大节省了现场测试时间，提高了试验效率。

通用技术指标

- 工作电源：AC220V±10% 50Hz

- 工作温度：0 ～ 40℃

- 相对湿度：<90%RH，不结露

主要特点

整机由高速单片机控制，自动化程度高，菜单提示操作；

变比测量范围大：1-10000；

联接组别可任意选择，一次完成测量 AB、BC、CA 三相的变比值、误差、联线组别等参数；

测试速度快，15 秒钟完成三相测试；测有载变压器，只输入一次变比；

带有高、低压反接的保护功能，变压器短路、匝间短路保护功能；

打印机输出测量结果，液晶显示；并带有数据存储功能

技术指标

型号	BBC-VI(A型）	BBC-VI(B型）	BBC-VI(C型）	BBC-VI(D型）
量程	0.5A	1A	1.0A、0.5A	1.0A、0.5A
组别	1-12	1-12	1-12	1-12
量程/精度	1-1000 0.2级 1000-10000 0.5级	1-500 +0.1%+2字 501-2000 +0.2%+2字 2001-10000 +0.5%+字	1-500 +0.1%+2字 501-2000 +0.2%+2字 2001-10000 +0.5%+2字	1-1000 0.2级 1000-2000 0.5级 2000-10000 1.0级
量程/精度	1-1000 0.2级 1000-10000 0.5级	1-500 +0.1%+2字 501-2000 +0.2%+2字 2001-10000 +0.5%+字	1-500 +0.1%+2字 501-2000 +0.2%+2字 2001-10000 +0.5%+2字	1-1000 0.2级 1000-2000 0.5级 2000-10000 1.0级
分辨率	变比分辨率 0.001	变比分辨率 0.001	变比分辨率 0.001	变比分辨率 0.00 变比分辨率 0.01
特殊功能	带有上位机测控软件及通讯仪	可测Z型连接变压器	可测Z型连接变压器及CT/PT变比	特别适合特种变压器的变比及相位差测试，自动产生幅值稳定、相位恒定三相（120）
测量方法	逐相测量	逐相测量	三相同步测量	三相同步测量
适用对象	常规变压器及PT	常规变压器及PT.Z型连接变压器	常规变压器及PT、CT.Z型连接变压器	适用于三相变压器，Z型绕组变压器、整流变压器和铁路电气系统的变压器
参考尺寸	400x290x170mm	400x400x320mm	395x240x250mm	320x400x170mm
主机重量	5kgs	6kgs	6kgs	7kgs
