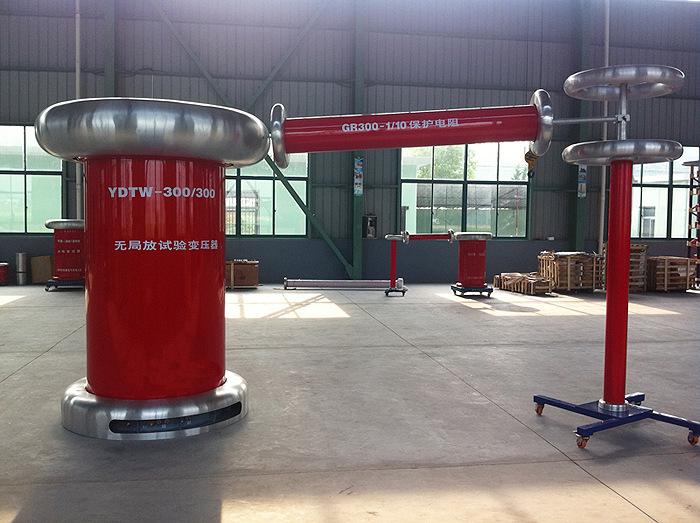

串联谐振试验系统
串联谐振，是由变频电源、励磁变压器、电抗器和电容分压器组成。被试品的电容与电抗器构成串联谐振连接方式；分压器并联在被试品上，用于测量被试品上的谐振电压，并作过压保护信号；调频功率输出经激励变压器耦合给串联谐振回路，提供串联谐振的激励功率。

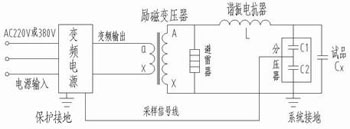

串联谐振试验系统工作原理：已知在回路频率f=1/2π√LC时，回路产生谐振，此时试品上的电压是励磁变高压端输出电压的Q倍。Q为系统品质因素，即电压谐振倍数，一般为几十到一百以上。先通过调节变频电源的输出频率使回路发生串联谐振，再在回路谐振的条件下调节变频电源输出电压使试品电压达到试验值。由于回路的谐振，变频电源较小的输出电压就可在试品CX上产生较高的试验电压。串联谐振试验系统工作原理如下图所示：
由于电缆是一个电容性负载，升压变压器输出到电缆上的工频电压将会有容升效应，容升的大小与电缆电容量大小及升压变压器和电缆电容的谐振有关，通常容升可能会超过20%～30%。因此，需要在升压变压器的输出端并联一个分压器，以准确测量电缆上的试验电压，防止电缆上电压过高而损坏电缆的绝缘。这种试验系统的优点是线路简单，操作方便，并可对有绝缘缺陷的电缆进行加压燃烧，以发现故障点。缺点是系统体积大，输出功率与输入功率相同，耗电大，斌品击穿时升压变压器的高压输出直接对地放电，容易造成地电位升高，设备损坏，威胁人身安全。而且，由于电缆燃烧的程度较难把握，常常会出现几层电缆全被烧毁的情况，给电缆厂造成不必要的损失。
由于电力发展的需要，电缆厂生产的电缆，电压等级越来越高，截面积越来越大，长度越来越长，因此，出厂耐压试验设备的容量也随之越来越大。通常的升压变压器试验系统由于自身的缺陷，已无法满足电缆出厂耐压试验的要求。尤其是随着两网改造的深人，对架空绝缘导线和高压交联电缆的需求日益增大，因串联谐振耐压试验装置适用于电力电缆串联谐振、电力变压器串联谐振、发电机组（水力发电机或火力发 电机组）、电机串联谐振、开关柜串联谐振、GIS开关等大容量，高电压的电容性试品的交接和预防性试验。使更为先进、经济的串联谐振耐压试验系统逐渐被广大电缆厂所接受。DAXZ系列串联谐振耐压试验装置具有与稳定性、可靠性高的优点。武汉鼎升电力公司是串联谐振耐压试验装置生产厂家，10年服务829家电力单位和相关机构客户，可根据客户需求制造10KV、35KV、110KV、220KV、500KV电压等级的串联谐振耐压试验装置。
.1串联谐振（电压谐振）
由电感（感性试品）与电容（容性试品）以及中压电源串联组成。改变回路参数或电源频率，回路即可调谐至谐振，同时将有一个幅值远大于电源电压，且波形接近于正弦波的电压加在试品上。 谐振条件和试验电压的稳定性取决于电源频率和试验回路特性的稳定性。当试品放电时，电源输出的电流较小，从而限制了对试品绝缘的损坏。
3.2并联谐振（电流谐振）
由电感（感性试品）与电容（容性试品）以及中压电源并联组成。改变回路参数或电源频率，回路即可调谐至谐振，同时将有一个幅值远大于电源电流，且波形接近于正弦波的电压加在试品上。
谐振条件和试验电压的稳定性取决于电源频率和试验回路特性的稳定性。当试品放电时，电源输出的电流较小，从而限制了对试品绝缘的损坏。
3.3谐振电抗器
用于同试品电容进行谐振，以获得高电压或大电流的电抗器。 3.4电容分压器
采用电容元件，由高压臂和低压臂组成的转换装置。输入电压加到整个装置上，而输出电压则取自低压臂。通常低压臂输出电压恒定为100VAC。
