该系列大容量高电压型变频串联谐振装置主要针对电力系统中的大容量、高电压型一次设备的交流耐压试验 设计制造，可按规程要求满足各种容性设备现场交流耐压试验。
高压试验电抗器采用串并联组合的方式，既可以满足高压变压器、GIS、SF6 断 路器、互感器及套管等设备的耐压试验要求，又可以满足长距离 XLPE 交联电 缆的耐压试验要求，具有兼容广泛试品试验的特点，是供电系统检修及电力工 程建设单位理想的耐压试验装置。
( 上图为 5000KVA/1000KV 变频串联谐振装置在国内首个 1000KV 山西晋东南变 电站试验现场图片）
适用对象
－ 110kV、220kV、500kV 长距离 XLPE 交联电缆
－ 1000kV 及以下 GIS 高压组合电器、高压耦合电容器、电容式电压互感器（CVT）等
－ 集合式电容器（试验频率保证在 45-65Hz 之间）

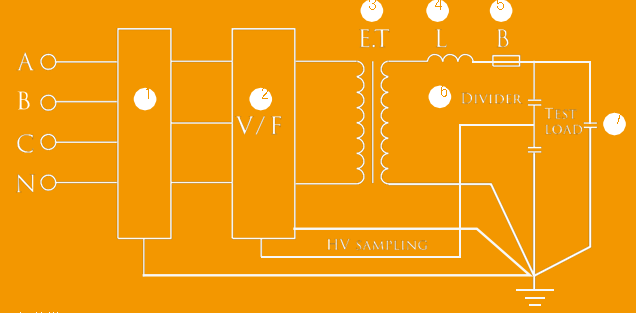

电气回路图
组件说明
1- 电源隔离变压器（选配）
2- 变频电源
3- 励磁变压器
4- 串并组合高压电抗器
5- 保护阻尼电感
6- 电容分压器
7- 试品或补偿电容器
主要特点
积木式设计，电抗器可串并联组合使用，适用范围广；
工作频率范围：20-300Hz；
品质因数高：Q ≥ 100（f=20Hz 时）热容量大，温升低，连续运行时间长；
体积、重量均比常规试验变压器小，便于现场试验；
输出电压波形为正弦波，波形畸变率≤ 1％；
该装置可与特种试验车和集装箱配套提供。
