高压型调感串联谐振试验装置

高压型调感串联谐振试验装置

详细介绍

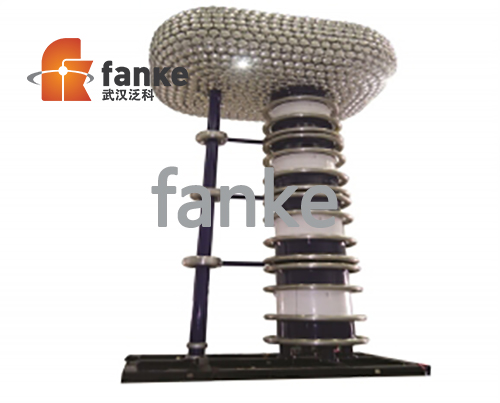

CHX-(L) 系列高压型调感串联谐振试验装置主要用于高电压等级电力电器设备的工 频耐压试验及科学研究和供发电系统的质检大厅使用 与传统的同等规格的工频试验变系统相比,其所需电源容器小,波形畸变小,Q 值高, 体积小,试品范围广等特点。( 上图为武汉泛科制造的 5600KVA/1400KV 工频调感串联谐振装置总体安装实物图 )

高压型调感串联谐振试验装置高压型调感串联谐振试验装置



    适用对象 - 1000kV 及以下电压等级的 GIS、CT、断路器、套管、绝缘子、绝缘工 具、母线等。

 系统主要组成

   智能控制系统工频调感智能控制系统、调压器、励磁变压器、可调电抗器、分压器等
主要特点

  •    所需试验电源容量体积重量均比常规试验变压器小数十倍,

  •    品质因素和试验自动化程度高,过流、过压及闪络保护功能齐全

  •    试验波形理想,波形畸变率小

  •    电抗器采用电感无级调节式,在试验范围内的任一点均可达到全谐振

  •    电抗器安装有可靠的气隙限位开关及气隙指示标尺,并且安装有气隙传感器,在控 制台上可直接读取铁芯的间隙

  •    试验完成后电抗器自动回到气隙初始位置

  •    传动机构安装有相序后备保护,可有效避免损伤

  •    系统无局放设计,自身局放量小;

主要技术指标

额定输入电压三相 380V,50Hz
品质因数Q ≥ 60
局部放电量≤ 5pC
输出电压波形畸变率≤ 0.5%
典型规格400KVA / 400KV,600KVA / 600KV,    1200KVA / 600KV,    5600KVA / 1400KV
其他规格可根据客户协议定制
