如何正确操作串联谐振装置?

您的当前位置: 首 页 >> 新闻中心 >> 公司新闻

如何正确操作串联谐振装置?

发布日期:2018-03-27 08:46 来源:http://www.whfanke.com 点击:

串联谐振是一款电缆专用便携式变频谐振升压装置。该装置主要由变频控制器、励磁变压器、高压电抗器、高压分压器等组成,广泛应用于各种高压交联电缆、变压器、发电机、GIS开关、电动机的交流耐压试验,适用于电力、冶金、石油、化工等多个能源行业。



串联谐振的工作原理是利用励磁变压器激发串联谐振回路,调节变频控制器的输出频率,使回路电感L和试品C串联谐振,谐振电压即为加到试品上的电压。它的操作方法介绍如下:



1.电缆试验操作:




串联谐振装置

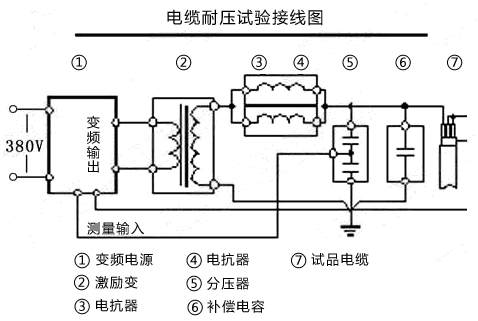

现场接线示意图



注意事项:


(1)BPXZ串联谐振用于10KV电缆的耐压装置,励磁变压器一般接低端;

(2)用于10KV和35KV电缆的耐压装置,10KV电缆耐压励磁变压器接低端,35KV电缆耐压励磁变压器接较高端;

(3)用于10KV、35KV和110KV电缆的耐压装置:10KV、35KV电缆耐压励磁变压器接低端,110KV电缆耐压励磁变压器接高端;



2.电机耐压试验操作:


 串联谐振装置



现场接线示意图



注意事项:


(1)BPXZ串联谐振用于电机的耐压装置,励磁变压器一般接低端;

(2)用于电机和电缆的耐压装置,电缆耐压励磁变压器接低端,电机耐压励磁变压器接高端;

(3)通常情况下,用于电机耐压的谐振装置兼容较低电压的电缆。



3. GIS、开关及变压器试验操作:


 串联谐振装置

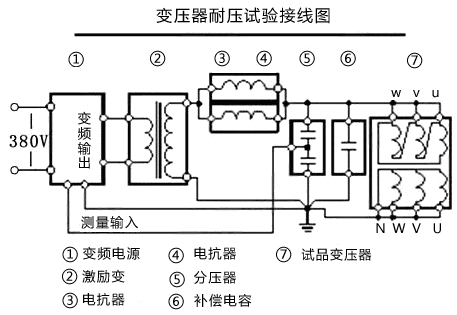

现场接线示意图



注意事项:

(1)BPXZ串联谐振用于开关、GIS、变压器的耐压装置,励磁变压器的输出电压一般较高;

(2)用于开关、GIS的耐压装置,励磁变压器接高端,变压器耐压励磁变压器接低端;

(3)通常情况下,改种型号的谐振装置兼容较较短长度的电缆,励磁变压器接低端;

(4)用于开关及较低电容量的试品交流耐压试验时,需要将所有电抗器串联在高压回路中,可以确保谐振;

(5)用于开关、GIS、变压器的耐压时,需要将电抗器串联连接,电抗器串联只数按照实际的试验电压确定。



4.通用操作步骤:

串联谐振装置

正确按照接线示意图及相关要求连接试验回路,在现场设置试验警示标记,正确设置各项试验参数。



(1)自动试验:

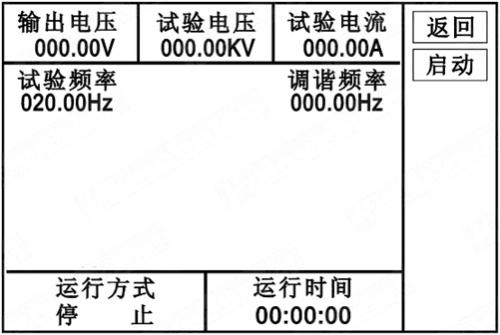

进入图2界面,点击“自动”,进入下图4界面,点击“启动”,“确认”,则自动进行调谐、升压、计时、降压。

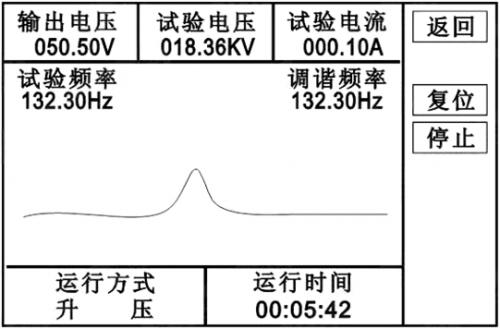

图5

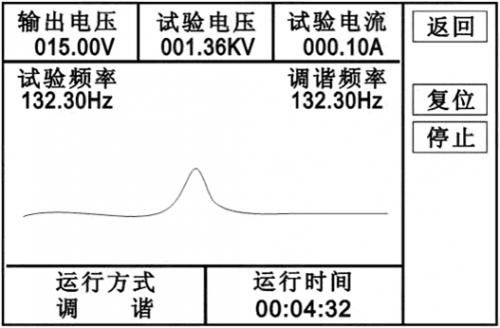

界面依次如下:调谐


 串联谐振装置
