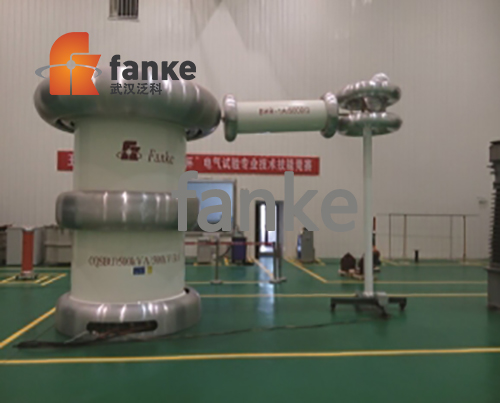

无局放试验变压器

无局放试验变压器

  • 所属分类:FKYDW系列 无局放试验变压器

  • 点击次数:
  • 发布日期:2017/09/07
  • 更多
  • 在线询价
详细介绍

 FKYDW 系列无局放工频试验变压器成套装置主要用于检验各种绝缘材料、绝缘结构和电工 产品等耐受工频电压的绝缘水平,也作为变压器、互感器、避雷器等试品的无局部放电工频 试验电源。广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。


适用对象


高压电工电器设备,如变压器、GIS、互感器、开关、套管、 避雷器、电缆的局放及交流耐压试验;

绝缘材料的工频交流耐压。


系统主要组成


工频智能测控系统或台式控制箱、电源开关柜、调压器柜、 试验变压器、补偿电抗器、工频保护电阻、电子快速保护 装置及电容分压器等。


主要特点


  • 成套装置局放量小,可以保证系统局放量在 5pC 范围内(特殊要求可订制)。

  • 外壳采用环氧树脂浇注,玻璃丝缠绕的无晕高压绝缘外筒;

  • 成套设备阻抗低,过压过流闪络保护等功能齐全,可靠性高;

  • 均压罩采用专用模具加工,用铝板成型,表面光滑,重量轻,安装方便;

  • 大容量高电压型试验装置通过选用工频智能测控系统,可使系统控制和保护及 操控的智能化和自动化程度更高,其显著特点包括:

  • 使用光纤通讯和采样,彻底隔离高压及低压控制回路。

  • 试验过程可实时状态自检及显示

  • 具有完备的数据及报表管理功能

  • 可记录并绘制高压 U / T、I / T 试验曲线


主要技术指标


额定输出容量见规格表
额定输出电压见规格表
额定输入电压三相 380V±10%,50Hz
成套装置局放水平额定电压下≤ 5pC(2pC 以下特殊定做)
输出电压稳定度≤ 1.0%
电压指示误差≤ 1.0%
噪声≤ 65dB
运行时间(工作制)额定电压、额定电流下连续运行 60min(特殊要求可订制)
过压能力在 1.1 倍额定电压下,持续 60s,不出现闪络、绝缘击穿等现象,也不会造成任何绝缘损坏




规格参考表    一体式系列



型号规格

额定容量 (KVA)

低压

高压

直径 D× 高度(H)(mm)

重量(kg)

FKYDW-1.5/50

1.5

0.22

50

φ430*580

65

FKYDW-2.5/50

2.5

0.22

50

φ280*500

70

FKYDW-3/50

3

0.22

50

φ300*510

72

FKYDW-5/50

5

0.22

50

φ460*580

110

FKYDW-5/100

5

0.22

100

φ640*820

130

FKYDW-10/100

10

0.22

100

φ620*850

160

FKYDW-50/100

50

0.4

100

φ725*1100

500

FKYDW-12/120

12

0.38

120

φ750*1230

380

FKYDW-15/150

15

0.38

150

φ820*1220

500

FKYDW-20/200

20

0.38

200

φ1080*1700

900

FKYDW-50/250

50

0.38

250

φ1460*1520

1250

FKYDW-75/250

75

0.38

250

φ1460*1780

1450

FKYDW-75/500

75

0.38

500

φ2000*4850

6800

FKYDW-100/100

100

0.38

100

φ1000*1250

800

FKYDW-100/150

100

0.38

150

φ1410*1620

1700

FKYDW-100/250

100

0.6

250

φ1100*1450

1550

FKYDW-125/250

125

0.38

250

φ1540*2060

3460

FKYDW-150/150

150

0.6

150

φ1420*1620

900

FKYDW-2000/500

2000

3

500

φ3000*4800

50000




规格参考表   两节串激式系列


型号规格

额定容量 (KVA)

低压 (KV)

高压 (KV)

直径 D× 高度(H)(mm)

重量(kg)

FKYDW-10/2*50

10
0.2100

φ410*980

200

FKYDW-25/2*125

250.38250

φ1250*2200

890

FKYDW-100/2*200

1000.38400

φ1580*3650

2500

 FKYDW-150/2*150

1500.38300

φ1600*3200

3980

FKYDW-300/2*150

3000.38300

φ1600*3800

4280

FKYDW-250/2*250

2500.38500

φ2220*6100

11200

FKYDW-500/2*250

5000.6500

φ2030*4600

18500

FKYDW-600/2*300

6003600

φ3200*8000

1700

FKYDW-1200/2*300

12000.6600

φ3000*6200

28900

FKYDW-750/2*375

7503750

φ3540*7900

36000

FKYDW-200/2*500

20031000

φ3200*8400

29900

FKYDW-1000/2*500

10000.61000

φ3520*10000

37500

 FKYDW-1250/2*125

12503250

φ4500*3200

14500

FKYDW-1500/2*500

150031000

φ4800*12840

48500

FKYDW-300/2*300

3003600

φ2610*5600

10000

FKYDW-375/2*375

3750.65750

φ2940*8350

20000

FKYDW-2000/3*500

200061500

φ4500*1700

75000

FKYDW-3600/3*600

360061800

φ6500*20000

89500

FKYDW-4800/2*600

480061200

φ4500*13500

65500
