变压器感应耐压与局放试验装置

变压器感应耐压与局放试验装置

  • 所属分类:FKYDW系列 无局放试验变压器

  • 点击次数:
  • 发布日期:2017/09/07
  • 更多
  • 在线询价
详细介绍

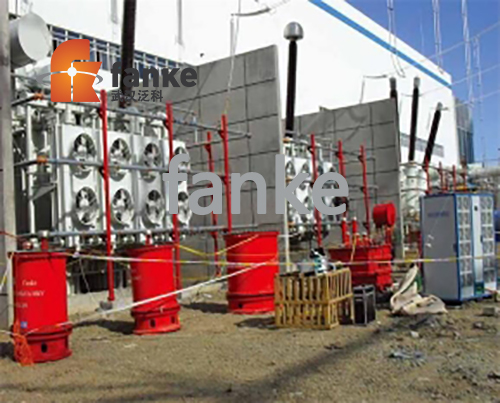

FKWJF  型变压器感应耐压与局放试验装置主要用于 110KV 及以上等级的电力变压器现场感应耐压和局部 放电试验,系统通过变频技术提高试验频率可有效保证被试变压器在铁芯不饱和的 情况下完成上述试验和测量。感应耐压实验装置


适用对象

- 110KV 等级的分级绝缘电力变压器。

- 220KV、500KV、750KV、1000KV 电压等级的变压器

- 配备适当的高压电抗器组成串联谐振系统,可满足 1000KV 及以下电压等级的 GIS、互感器、开关、套管和电缆的交流耐压试验


系统组成

主要由无局放推挽变频电源及测控箱、无局放励磁变、补偿电抗器、局放测试仪及电容分压器等组成。



主要特点


● 采用线性功放电路设计,完好正弦波输出,波形失真度小;

● 本装置具有多重保护,包括:放电击穿保护、过电压整定保护、输出短路保护、开机零位保护、桥臂放大回路保护、 功率曲线保护等。当    任何一种保护出现时,装置立即封锁试验电     压输出,切断主回路电源,确保试验人员、被试品以 及试验系统的安全;

● 本装置中的信号源由专用芯片产生,输出频率稳定性高,可以到达 0.0001Hz。同时输出电压由单片机控制,保证输出电压的不稳定度<1%;

● 具有试验电压、时间等试验参数的设置功能,自动 / 手动两种控制方式;

● 具有电压自动稳定调整功能,频率在设定范围内调节时,电压恒定输出;

● 采用光纤方式控制,彻底将高压和低压控制回路隔离;

● 试验频率 20—400Hz 范围内连续可调,具有自动谐振频率查找功能,可设置多段自动扫频频段;

● 液晶显示和多个旋转鼠标控制,人机界面友好,操作、接线简便快捷;

● 变频电源采用高导磁材料屏蔽,具有抗强电场干扰能力,确保测量精度及稳定性;

● 该装置可与特种试验车和集装箱配套提供


主要技术参数

变频电源容量

3kW-450kW(单台);

额定输入电压

三相 380V±10%,50Hz 交流电源;

额定输出电压

单相 0 ~ 350V 交流连续可调;

输出频率

20 ~ 400Hz 连续可调;

局部放电量

≤ 5pC;

频率调节精度

0.01Hz

输出波形

标准正弦波,波形畸变率≤ 1%

输出电压不稳定度

≤ 1.0%

输出频率不稳定度

≤ 0.05%

噪音水平

≤ 65dB

冷却方式

强迫风冷

绝缘水平

输入、输出端子对地≥ 3kV/AC/1min

满负载下连续工作时间

≥ 6 小时

允许温升

在额定负载下,连续工作 6 小时,出风口温升≤ 45K
