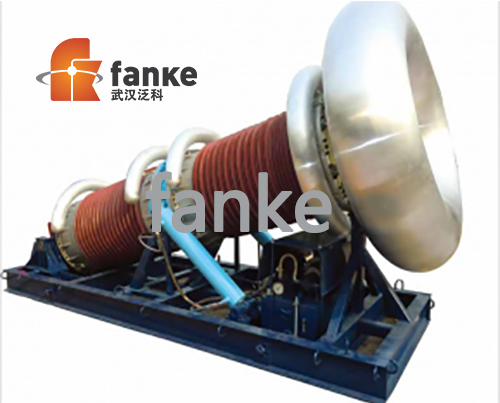

液压自动升降式串联谐振试验装置

液压自动升降式串联谐振试验装置

详细介绍

         串联谐振试验装置       串联谐振试验装置

CHX-(LYY) 型液压自动升降式串联谐振试验装置主要应用于 500KV 等级及以下高压电器 的交流耐压及局放检测;尤其适合现场各类等级的 CVT 校验试验及 GIS 等的交流耐压试验; 泛科公司从电磁性能、机械与液压传动、材料学角度,改变高压试验电抗器的传统结构方 式,与串联谐振升压回路原理相结合,成功研制出此种更适合现场使用的交流耐压及局放 检测装置;


两种形式

形式一:两节电抗器均设计成多抽头式,可满足 50Hz 下 CVT  现场校验时 所需的工频谐振高压输出;

形式二:可配合变频电源,对 110KV - 500KV 的 GIS、断路器、互感器、 绝缘子等电力设备完成交流耐压试验。


适用范围

-用于各种电压等级的 CVT 角差、比差试验现场校准的工频无晕高压电源;

-用于 500kV 及以下电压等级的 GIS、开关、互感器、断路器及套管交流


产品配置

电动测控台、电动调压器柜、一体式励磁变压器及电抗器、标准 CVT(兼 做分压器)等

主要特点

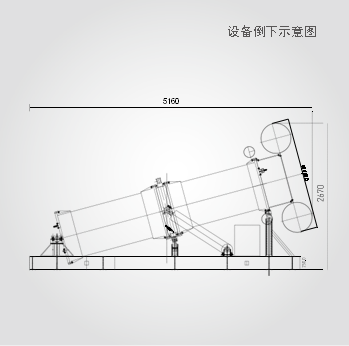

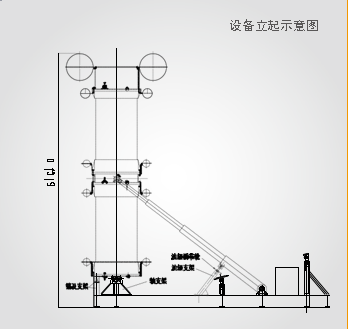

● 升压装置采用液压电动升降式控制,推动高压试验电抗器支撑直立;运 输时平躺放置,到达试验现场后,无需吊装,电动起升和回收,极大提 高了现场试验的试验效率,改善了试验人员的劳动强度;

● 无晕高压试验电抗器与励磁变压器一体式内置设计;节省了现场场 地试验空间;

● 升压体外壳采用硅胶伞裙作为绝缘材料,降低高压设备所需的高度, 优化了设备的体积与重量;

● 升压装置金属底座采用特种集装箱式底座,连接稳固,便于车载卧式整 体运输;

● 液压装置采用电动控制,推力大,升降动作平缓,无卡滞摆动现象;

● 可与特种试验车配套提供。


主要技术指标


额定容量

400KVA ~ 1000KVA

额定电压

400KV ~ 800KV

额定电流

1A ~ 2A

工作电源

单相 380V,50HZ

系统品质因数

Q ≥ 50

工作制及温升

额定运行 15mints 后装置线圈温升≤ 65K

噪声

≤ 65dB

海拔高度

≤ 3000m

环境温度

-25℃ ~45℃,相对湿度:≤ 90% 无凝露
