铁箱式大容量高电压调感谐振试验装置

铁箱式大容量高电压调感谐振试验装置

详细介绍

CHX(L,TX) 铁箱式大容量高电压调感谐振试验装置,主要应用于对 110KV~500KV 的 高压电力电缆的现场交流耐压及出厂交流耐压试验,以及需要连续运行的电力 电缆型式试验。

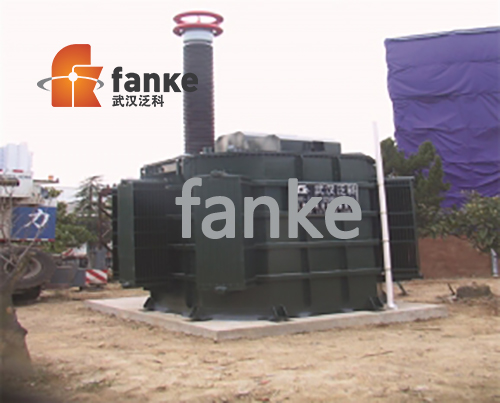

泛科公司生产的该系列产品已经成功被国家电网公司武汉高压研究院 -- 国家 电缆质检站订购,规格为 350KV,35A,该产品被用于超高压电缆的长期模拟 耐压型式试验。( 上图为该产品使用现场落位图片)

铁箱式大容量高电压调感谐振试验装置铁箱式大容量高电压调感谐振试验装置


适用对象

110KV~500KV 的高压电力电缆的现场交流耐压及出厂交流耐压试验,

需要连续运行的 110KV~500KV 的电力电缆型式试验。


系统主要组成

工频调感智能控制系统、调压器、励磁变压器、可调电抗器、分压器等


主要特点

  • 高压电抗器本体为铁箱式结构,散热性能好,可长期运行工作;

  • 输入电源容量仅为输出容量的 1/Q;

  • 重量约为传统工频试验变压器设备的 1/5 ~ 10;

  • 试品击穿时无暂态过电压;

  • 适用范围广,应用灵活性大,试品电容范围大;

  • 试品击穿时,谐振条件被破坏,短路电流会自动降低到最小值,流过故障点短路电流小;

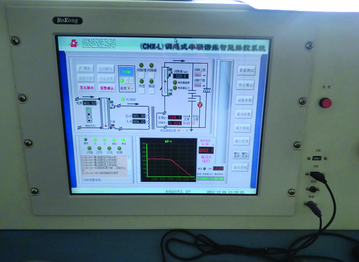

  • 配合智能测控系统,可长期智能化自动测试,无需人员值守;

  • 可单独设计为车载式,配套专用试验车使用;

技术指标

额定电压规格200KV~500KV(单台)
额定容量规格200KVA~15000KVA(单台)
Q 值大于 40(可按需设计制造)
工作制满足长期运行要求
工作频率50HZ 或 60HZ
