电量波形记录分析仪

电量波形记录分析仪

  • 所属分类:三倍频感应电压发生器

  • 点击次数:
  • 发布日期:2019/12/09
  • 更多
  • 在线询价
详细介绍

简述

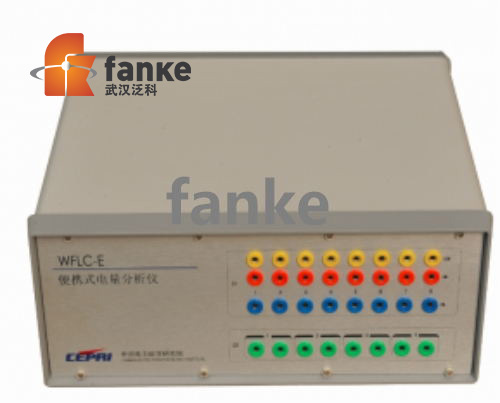

WFLC-E 便携式电量波形记录分析仪可在各种场合替代光 线示波器,适合于发电机的开路及短路试验、CT 伏安特性 试验、励磁系统动态试验、假同期试验、开关动作时间试验、 高压试验、继电保护试验、继电器校核试验、电动机启动 试验等电力系统各种常规的电气试验记录及数据分析等。

广泛应用于发电厂、变电站、实验室的调试、检修试验的 动态录波及静态数据记录等


主要特点


  • 集数据采集、记录、计算、分析处理及图形、表格的打 印输出功能于一体;

  • 采用便携机作为采集器的上位控制机,WINDOWS9598)环境运行,中文界面,方便易学;

  • 针对发电机开、短路试验 , 特设单组记录、制表、绘制 关系曲线功能;

  • 灵活的图形处理能力 , 可以对所记录的波形曲线进行各 种缩放、拖动、漫游、裁取变化量及跟踪显示所有波形 曲线各时刻的对应值;

  • 详尽的中文备注使输出的图形更加清晰易读;

  • 具有绘制任意两个测量通道的关系曲线的功能,能满足 现场对发电机短路特性、开路特性、励磁机等静态试验 及发电机进相试验的要求;

  • 具有测量功角、相位角及系统频率的功能,特别适合做 发电机进相试验;

  • 可以测量各种继电器、开关的动作顺序及动作时间。测量分辨率达 0.15mS;

  • 具有测量绘制六角图的功能 . 免除人工绘制六角图的不 便;

  • 特设系统模板及用户模板,系统模板提供一些典型试验 设置,减少了用户的设置工作量;用户模板允许用户事 先设置好各种试验的参数设置,可加快试验速度;

  • 可用图形及表格两种输出方式,规格可选,且允许用户 添加各种文字说明,使得输出的图形、表格更加简单易 懂且十分美观清楚。报告可打印、存盘、调阅。


技术指标


模拟量输入

16 路模拟量输入,测量精度均优于 0.5%

3 相 PT 电压

测量范围 ~ 135V,可接成 型或△型

3 相 CT 电流

测量范围 ~ 1A ~ 5A ~ 25A ~ 50A 四档

4 路高压隔离交直流通道

测量范围 ~ 75mV ~ 20V ~ 100V ~ 500V ~ 2000V 五档

6 路变送器信号

测量范围- 10V ~ 10V

8 路开关量输入

(录取各种继电器的动作顺序及时间),时间误差小于 毫秒

可编程输出开关量(时间继电器)

4 路

系统频率、功角(相位角)测量误差

小于 度

通道采样速率

高速度:多通道速率可达 25.6Ksps



录波方式

四种: 手工启动、开关量启动、预录电气量触发,预录开关量触发交流量有效值、有功、无功、初始稳态值、峰值、终了稳态值、超调量、调节时间、分析及计算功能可涵盖参量机启动上升时间、时间常数、振荡次数、响应时间、响应比、顶值倍数、阻尼系数、电动机启动电流倍数、启动时间、正序分量、负序分量、零序分量



存储容量

大容量:全共享 512KB2MB)高速缓冲区

主要配置

采集器主机 只, 便携式电脑及测试分析软件 套,测试线一套等
