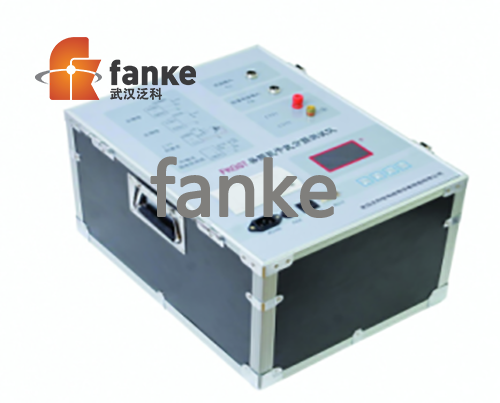

变频介质损耗测试仪

变频介质损耗测试仪

  • 所属分类:三倍频感应电压发生器

  • 点击次数:
  • 发布日期:2017/09/04
  • 更多
  • 在线询价
详细介绍

简述

FKGST 变频介质损耗测试仪介损测量仪主要用于变压器、互感器、电抗器、电 容器以及套管、避雷器等介损的测量。


产品特性

采用复数电流法测量电容、介质损耗及其它参数。工频试验变压器

采用变频技术消除现场 50Hz 工频干扰。

大屏幕液晶显示器,汉字菜单提示操作,自动测试。

一体化机型,内附标准电容和高压电源,便于现场测试。

CVT 的自激法测试功能可选,无需外置附件

具有反接线低压屏蔽功能,在 220kV CVT 母线接地情况下,对 C11 可进行不拆线 10kV 反接线介损测量

带有接地保护、过流保护和触电保护功能。


技术指标

指标FKGST   (A) 型FKGST   (B) 型
准确度Cx: ±(读数 ×1%+1pF)                                      tgδ: ±(读数 ×1%+0.00040)
抗干扰变频抗干扰,在 200% 干扰下仍能达到上述准确度




电容量范围

内施高压: 3pF ~ 60000pF/10kV

               60pF ~ 1μF/0.5kV

内施高压: 3pF ~ 60000pF/10kV

           60pF ~ 1μF/0.5kV

外施高压: 3pF ~ 0.5μF/10kV



           60pF ~ 10μF/0.5kV


外施高压: 3pF ~ 1.5μF/10kV

           60pF ~ 30μF/0.5kV


分辨率: 最高 0.001pF,4 位有效数字

分辨率:最高 0.001pF,4 位有效数字

Tgδ 范围

不限,分辨率 0.001%,电容、电感、电阻三种试品自动识别。


试验电流范围

0μA ~ 1A(测试仪 A 型)

10μA ~ 5A




內施高压

设定电压范围:0.5 ~ 10kV

电压分辨率:1V

精度:2% ;

升降压方式:连续平滑调节

最大输出电流:200mA



外施高压

正接线时最大试验电流 1A,工频或变频 40-70Hz

反接线时最大试验电流 10kV/1A,

工频或变频 40-70Hz


正接线时最大试验电流 5A,工频或变频 40-70Hz

反接线时最大试验电流 10kV/5A,

工频或变频 40-70Hz

CVT  变比测量


有,变比测量范围:10 ~ 99999;

精度:± 读数 ×1%

相位测量范围:0 ~ 359.9°精度:±0.1°

CVT  自激法低压输出

输出电压 3 ~ 50V

输出电流 3 ~ 30A

测量时间

约 36s

与检测方式有关

输入电源

180V ~ 270VAC,50Hz±1%,市电或发电机供电

计算机接口

标准 RS232 接口

使用条件

温度:-10℃~  50℃, 湿度 <90%

外形尺寸/重量

460×360×350mm3       28kgs
