简述

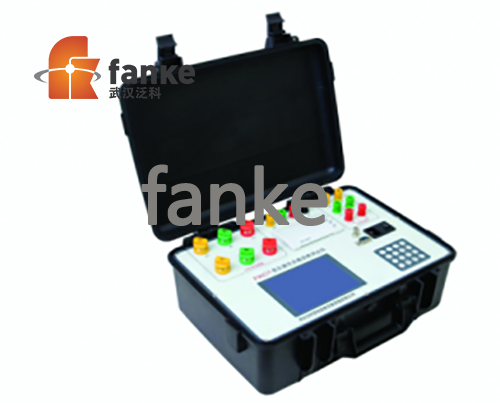

FKCT 变压器空载负载特性测试仪，是专用于变压器空载 损耗、短路损耗、零序阻抗、短路阻抗的仪器。
该仪器能同时测量单相或三相电力变压器的交流电压有效 值，电压平均值、有效值、有功功率、功率因数和频率等 电量参数，适用于电力变压器空载、负载等试验的测试， 是传统指针式仪表的理想换代设备。
主要特点
可测量变压器空载损耗、空载电流、负载损耗、阻抗电 压、零序阻抗、短路阻抗、电压有效值、电压平均值电 流、功率、功率因数、频率等参数；
全部数据均在同一周期内同步测量，测量结果可靠性高；
自动进行波形畸变、电压、电流、温度校正；
仪器可外接一次电压互感器和电流互感器扩展测试范围；
可锁定数据以供抄录，同时存储并打印全部测量结果；
大屏幕蓝屏液晶显示，汉字菜单及操作提示，直观方便。
带有不掉电日历时钟及数据存储功能。
变压器容量测试功能选配；
技术指标
指标 | FKCT（A 型） | FKCT（B 型） |
测量精度
| 电压、电流、频率： 0.2 级 功率 ：cosφ>0.1： 0.5 级 cosφ ≤ 0.1； 1.0 级 | 电压、电流、频率：0.2 级 功率：cosφ>0.1： 0.5 级 0.02<CosΦ<0.1：1.0 级 |
测量精度
| 电压：10 ～ 650V 电流：0.5 ～ 60A 频率：45Hz ～ 65Hz | 有源部分：电压测量范围：0~10V 电流测量范围：0~10A 无源部分：电压测量范围：0~750V 宽量限。 电流测量范围：0~100A 内部全部自动切换量程。 |
绝缘强度 | 电压、电流输入端对机壳的绝缘电阻≥ 100MΩ 工作电源输入端对外壳之间承受工频 2KV（有效值）， 1 分钟 | |
使用环境条件 | 温度：－ 5 C ～ 40 C 相对湿度：<95%（25 C） 海拔高度：<2500m 外界干扰：无特强震动、无特强电场 供电电源：160VAC~280VAC，45Hz~55Hz | |
外形尺寸 | 410×320×200mm3 320×240×130mm3 | |
主机重量 | 7.5kgs 3kgs | |
机箱 | 开模塑壳机箱 铝合金机箱 | |
特殊功能 | 兼顾谐波试验，可分析至 31 次谐波； 带有充电功能，充电后，无需外接交流电工作 仪器能自动判断接线是否正确，并显示三相电充电 电源：交流 160V~260V 压、电流的向量图。所有测试结果均自动进行相兼顾顾变压器容量测试 关校正，兼顾变压器容量测试 | |
