适用对象

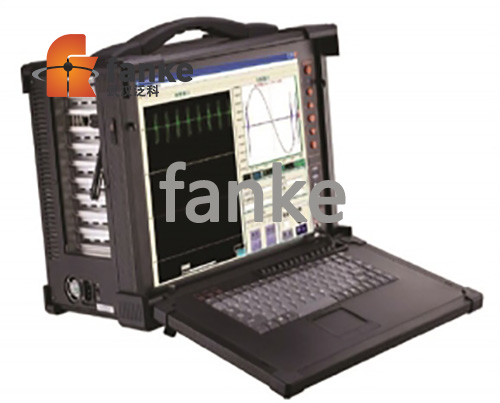

FKPD2900 超声波和超高频局放仪局部放电定位仪具备独立 4 通道 ( 或 8 通道） 局放信号输入、高清晰大屏幕；其具有可靠性高、抗高电 压冲击能力强等优势；并具备方波校准输出。主要用于局部放电的故障诊断和综合分析，可同步检测多 路局部放电信号，从不同的传感器中获得电、声信号，可在三维空间内实时自动确定局部放电的量值、位置、形态、 放电次数、放电位移等各种参数，并对局部放电信号分析和统计分析。

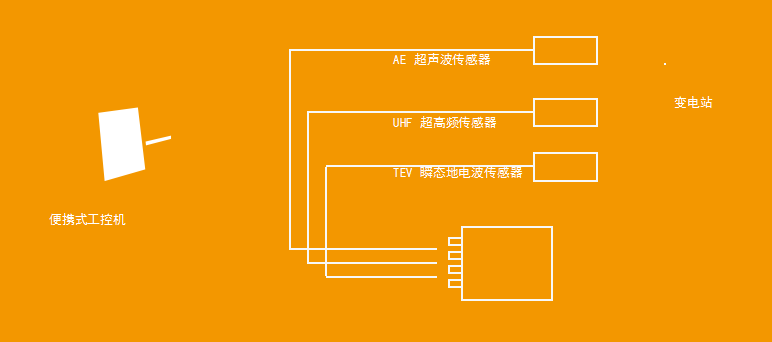

配合超声波或超高频传感器能够满足不同高压电器设备的 现场局放检测和定位。
主要特点
一机可满足多种测试方法：
超声波法
UHF 超高频法
TEV 暂态对地电波法
脉冲电流法
15 英寸高亮度 LCD 显示屏，分辨率：1024×768
88 键键盘
便携、坚固、轻便，适合在恶劣环境下使用
重复放电次数的测量、统计、分析
随时保存实验数据和波形，并可重新显示
在不停电的情况下，进行运行状态测定放电点的位置
测定放电点的位置
UHF 超高频传感器参数
－频率范围 ：300 ～ 1500MHz 频宽
－传感器感应灵敏度 ：外置传感器，≥ 5pC 内置传感器，≥ 3pC
－阻抗匹配 ：50 欧姆
－安装方式 ：外置型，固定在盆式绝缘子上。
技术参数
－采样频率：100Msps
－并行 4 通道，（8 通道可选）
－ 16 位 ADC，差分信号输入
－抗混叠滤波器
－通道量程可以通过软件设定
－测试动态范围大
－全程测试精度 0.3dB，分辨率高，最小分辨率达 0.05dB
－内、外、信号同步
－使用电源：交流 220V
－外型尺寸：420mm×300mm×230mm
主要配置
| 名称 | 单位 | |
标准仪器配置 | 主机 | 1台 |
| 软件包 | 1套 | |
| 连接线 | 1套 | |
| 使用说明书 | 1份 | |
| 主机电源适配器 | 1个 | |
传感器（选配） | TEV 地电波传感器 | 1个 |
| AE 传感器超声波传感器 | 1个 | |
| UHF 超高频传感器 | 1个 | |
| HFCT 高频电流传感器 | 1个 | |
| 传感器固定座 | 若干 | |
| 脉冲电流法检测阻抗（选配） | 2 个 | |
